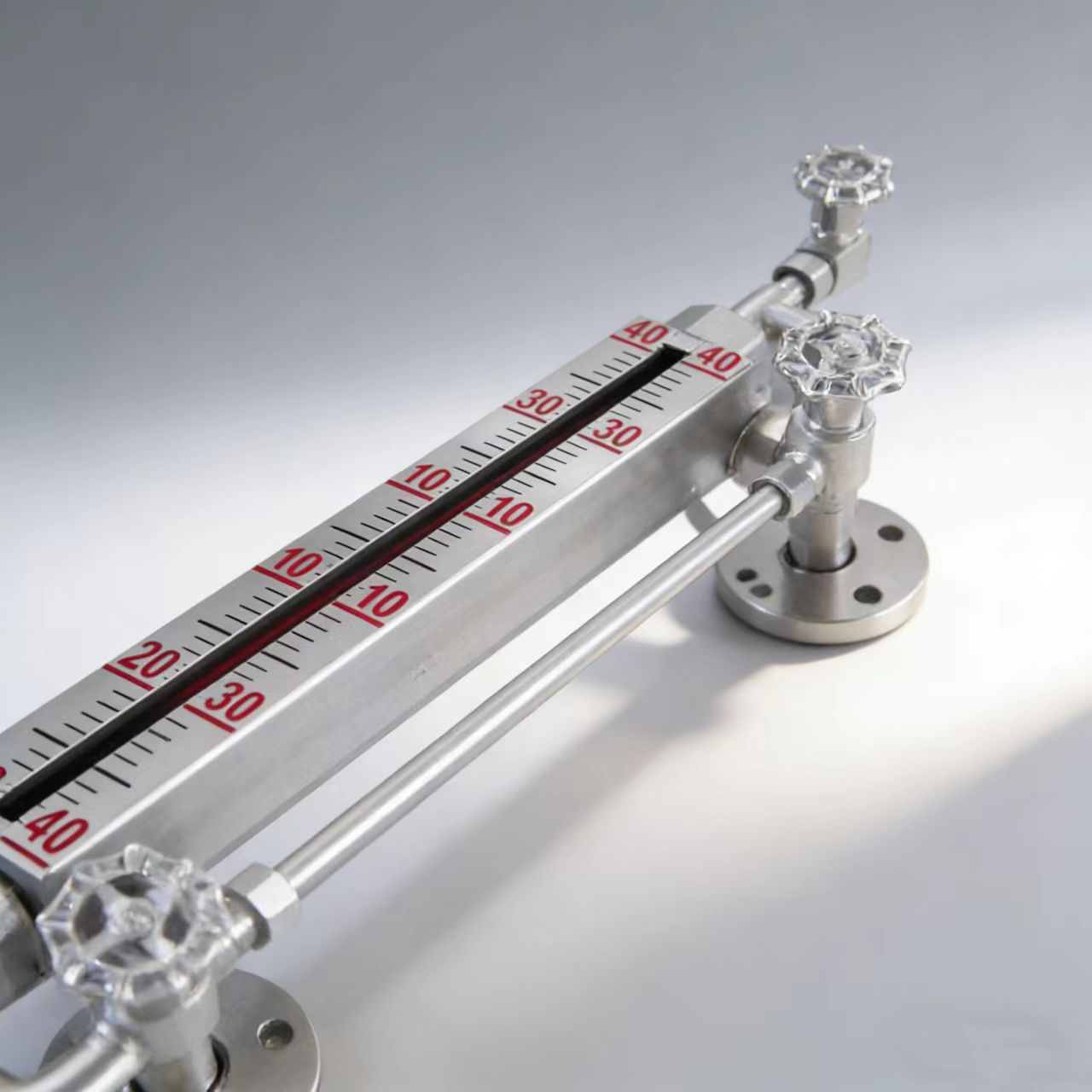

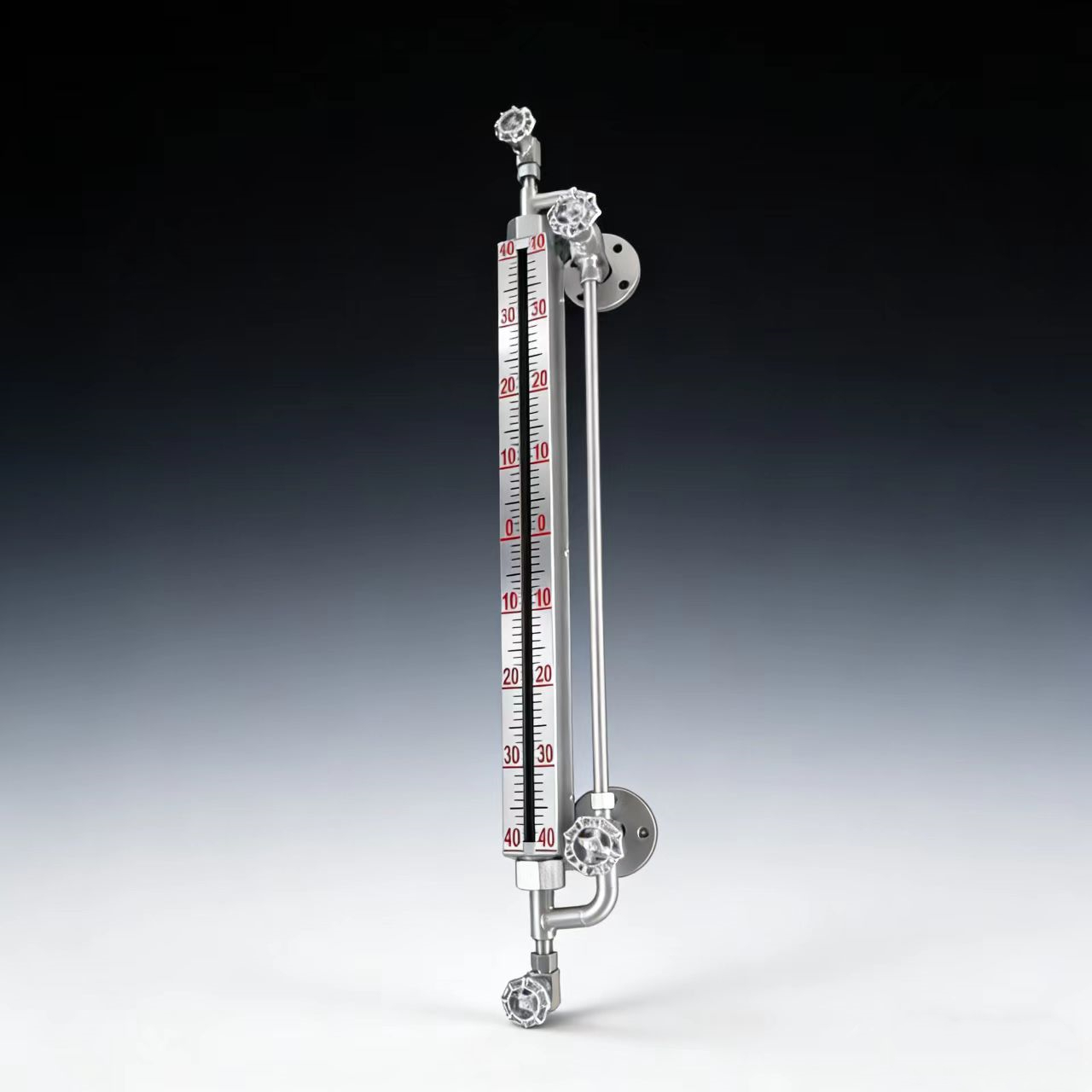

锅炉双色石英管液位计

锅炉双色石英管液位计选型指南

一、原理

利用气、水、石英玻璃对光线折射率不同，气相显示红色、液相显示绿色，替代老式单色玻璃管，汽水分界清晰，适配锅炉汽包、分汽缸、除氧器等承压汽水工况。

二、 选型参数

1. 压力等级

按锅炉额定工作压力选型，留有安全余量：

• 低压锅炉（≤1.6MPa）：PN16 标准型

• 中压锅炉（2.5~4.0MPa）：PN40 高压型

• 高压锅炉（6.4~10MPa）：PN63 / PN100 加厚石英管、锻钢阀体

2. 温度适配

饱和蒸汽锅炉配套液位计标准耐温：

• PN16/PN40：≤250℃（常规饱和蒸汽）

• 高温过热汽水：选用耐高温特种石英组件，≤350℃

3. 测量长度（中心距 L）

指上下连接法兰中心距离，按汽包预留接口尺寸： 常用规格：250、300、350、400、440、500、600、800、1000mm 选型要点：

• 液位波动大、汽包直径大，选长中心距；

• 小型蒸汽发生器、分汽缸多用 300/440mm。

4. 阀体材质（锅炉标配）

1. 常规工业锅炉：WCB 碳钢锻钢阀体

2. 水处理除氧器、冷凝水含弱酸 / 氯离子、余热锅炉腐蚀介质：304 不锈钢阀体

5. 连接方式

• 法兰连接（绝大多数锅炉）：标准凸面 RF 法兰，压力匹配 PN16/40/63 常用法兰口径：DN15、DN20、DN25

• 螺纹连接：仅小型立式蒸汽发生器、微型锅炉，M20×1.5 外螺纹，高压不推荐

6. 石英管规格（承压关键）

• PN16：普通厚壁石英管

• PN40 及以上：加厚高纯石英，耐压差、抗温度骤变 配套密封件：柔性石墨复合垫 / 四氟缠绕垫，禁止普通橡胶垫（高温老化漏汽）

7. 光源形式（分两种）

1. 内置 LED 冷光源（主流新款）24V 直流供电，发光均匀、寿命长、发热量低，夜间观察清晰 。
