玻璃管液位计

玻璃管液位计的核心原理很简单，就是利用物理学中的连通器原理，让仪表内部的液面高度与容器内的液面高度保持一致 。‌‌

‌基本结构‌：主要由玻璃管、上下阀门、连接法兰或螺纹接头以及保护套组成，部分型号还配有 LED 灯源或护套以提升观测安全性 。‌‌

‌显示方式‌：

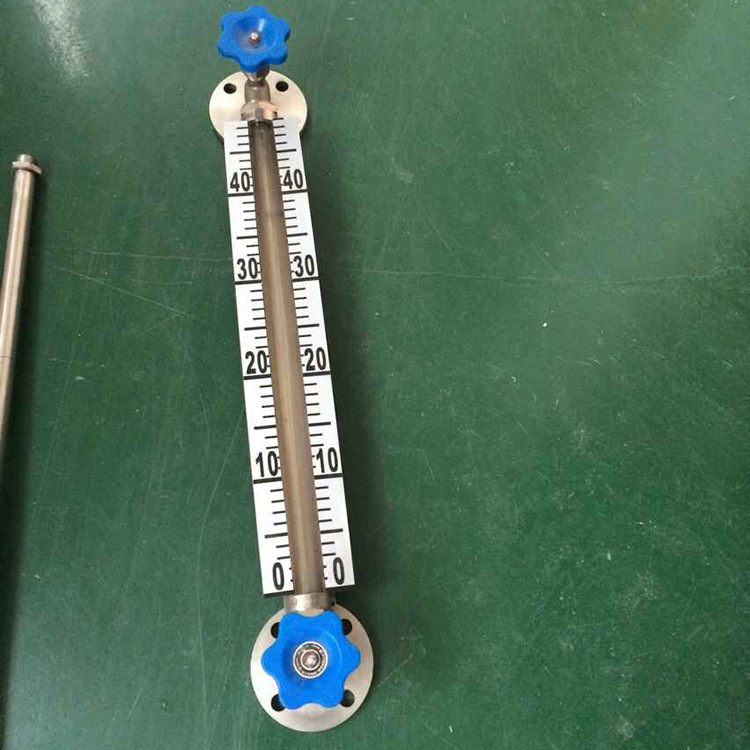

‌普通型‌：直接透过透明玻璃管观察液位，适用于一般介质 。

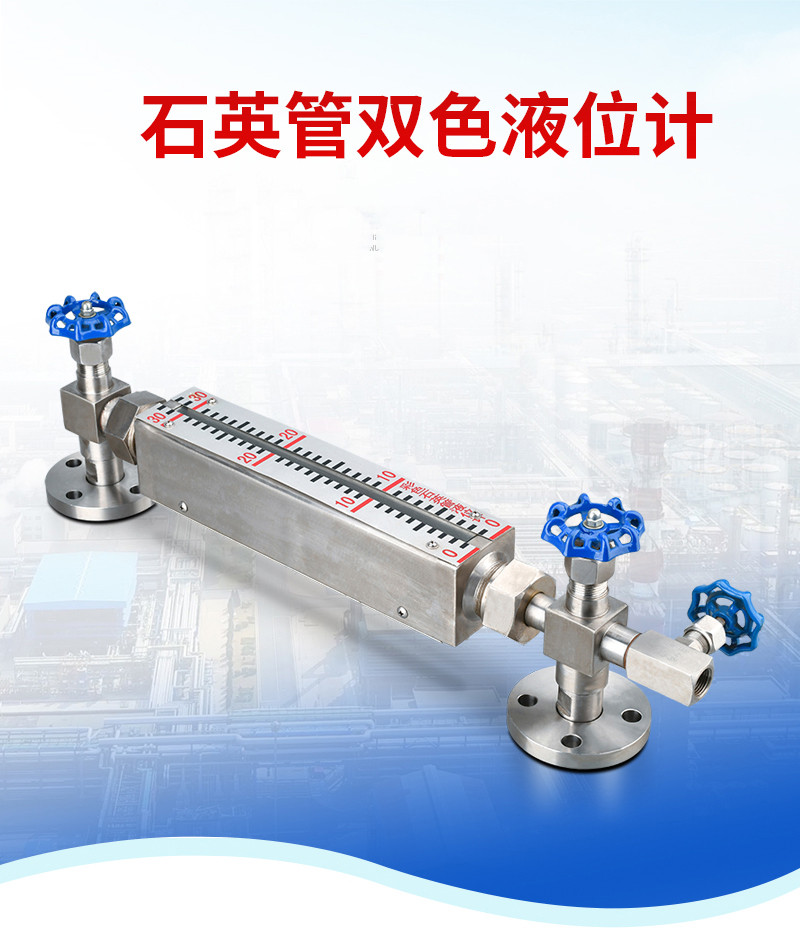

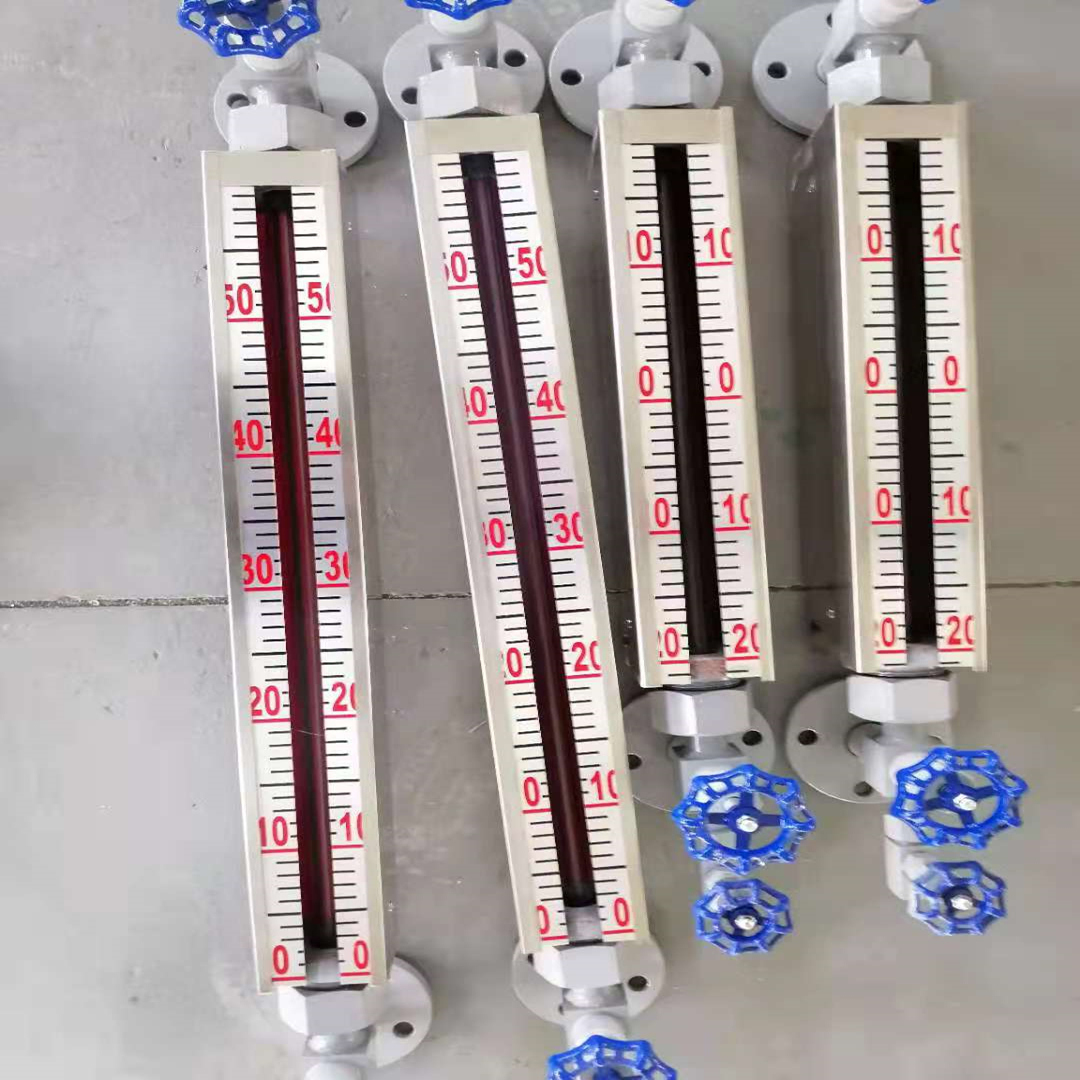

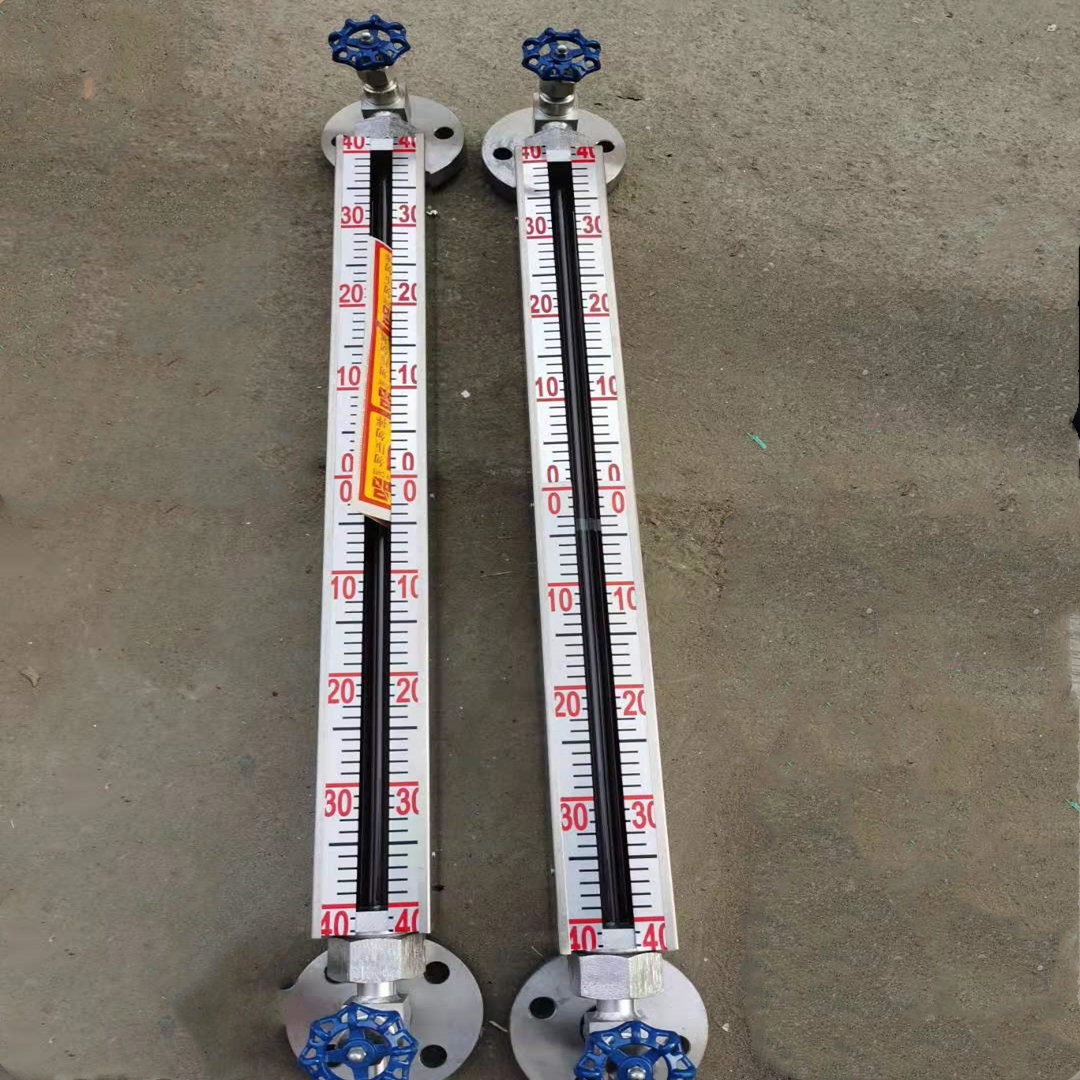

‌双色/石英型‌：利用光学折射原理，使液相显示绿色、气相显示红色，反差更大，适合高温高压或腐蚀性强的环境 。‌‌

常见类型‌：

‌普通玻璃管型‌：适用于工作压力≤1.6MPa、温度≤200℃的常规工况，材质多为碳钢或不锈钢 。

‌石英玻璃管型‌：耐温耐压性能更强，工作温度可达 450℃甚至 520℃，压力等级可定制10MPa，适合苛刻工况 。

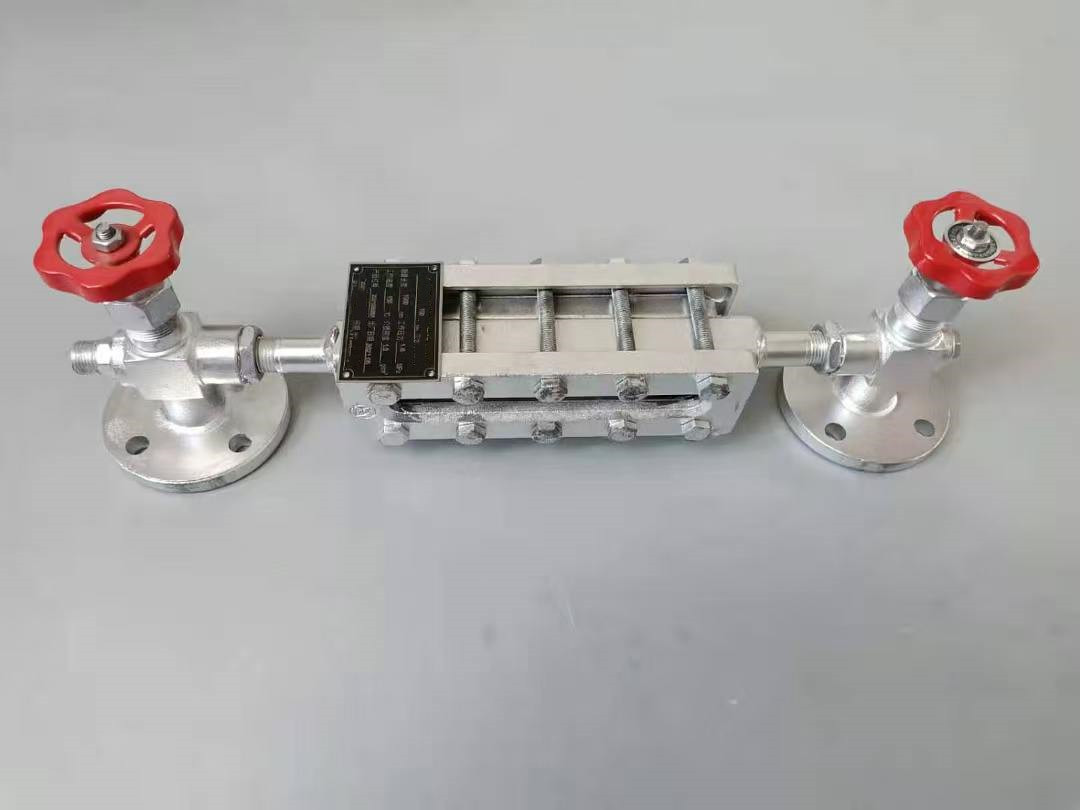

‌透光式与反射式‌：透光式适合观测不透明或有颜色液体，反射式适合观测无色透明液体 。‌‌

‌规格尺寸‌：

规格通常按安装中心距划分，常见的有 300、500、800、1000、1200、1400、1700、2000mm 等多种尺寸 。

实际可视范围会比中心距短一些，比如 500mm 的中心距可视高度大约是 350mm 左右，具体需参照厂家规格表 。‌‌

‌功能扩展‌：部分型号支持带蒸汽夹套伴热，防止介质凝固，伴热蒸汽压力通常≤0.6MPa，也可选配远传信号输出实现远程监控 。‌‌
