一、涡街流量计选型流程

‌一：确认介质适配性‌

‌适用介质‌：液体（水、油等低粘度流体）、气体（空气、氮气、氢气等）、蒸汽（饱和/过热蒸汽）

‌禁用场景‌：高粘度液体、含大量固体颗粒/气泡的两相流、 强腐蚀无对应防护材质的介质

雷诺数要求：必须保证管道雷诺数处于‌2×10⁴~7×10⁶‌区间，否则测量准确度会大幅下降

‌二：按实际流量选口径 ‌

禁止直接按管道口径选表，需先计算工况下的大小流量

液体推荐流速范围：0.5~7m/s，气体推荐流速范围：5~50m/s，蒸汽推荐流速范围：10~40m/s

若管道口径大但实际流量偏小，可采用缩径方案提升测量段流速，避免小流量无信号、误差超20%的问题

‌三： 功能配置‌

配置类型 | 适用场景

普通基础款 | 温压稳定的常温常压水、固定工况空气管道 | 结构简单、接线少、即插即用、成本低 |

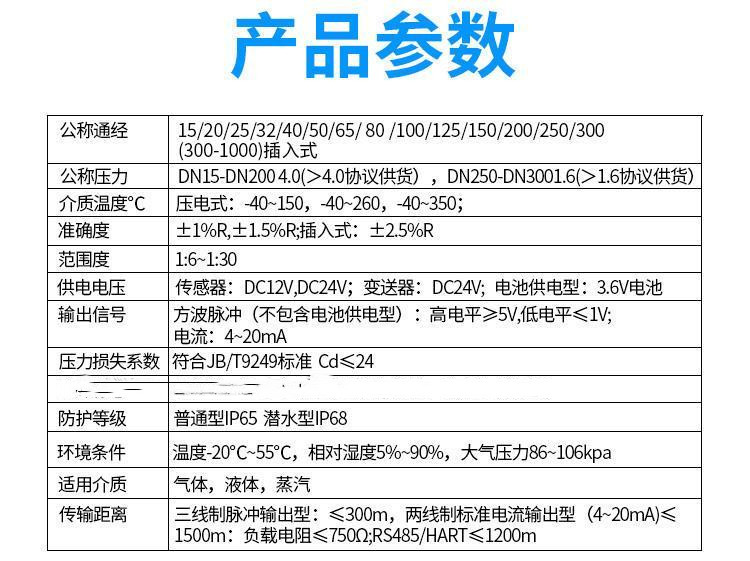

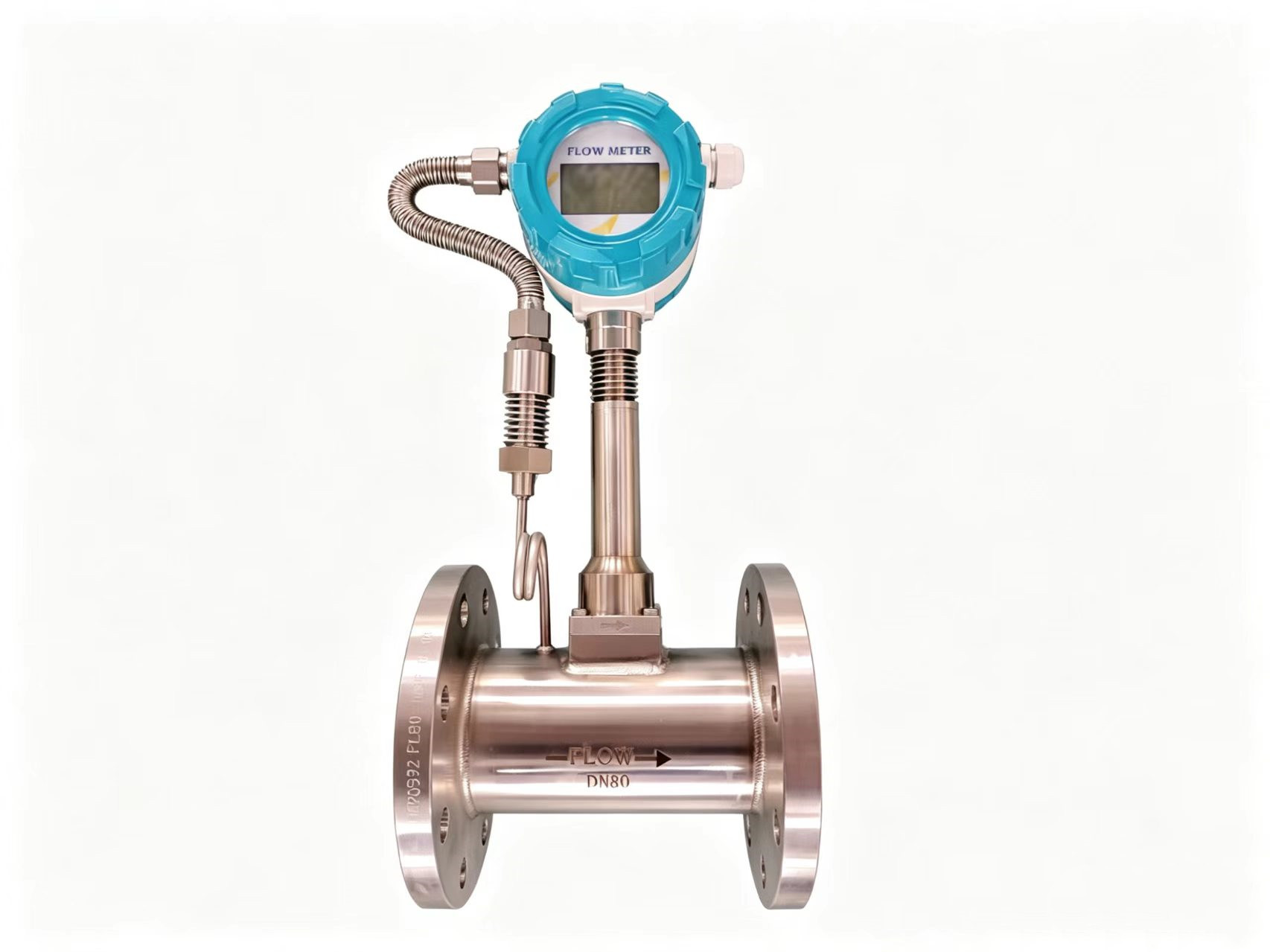

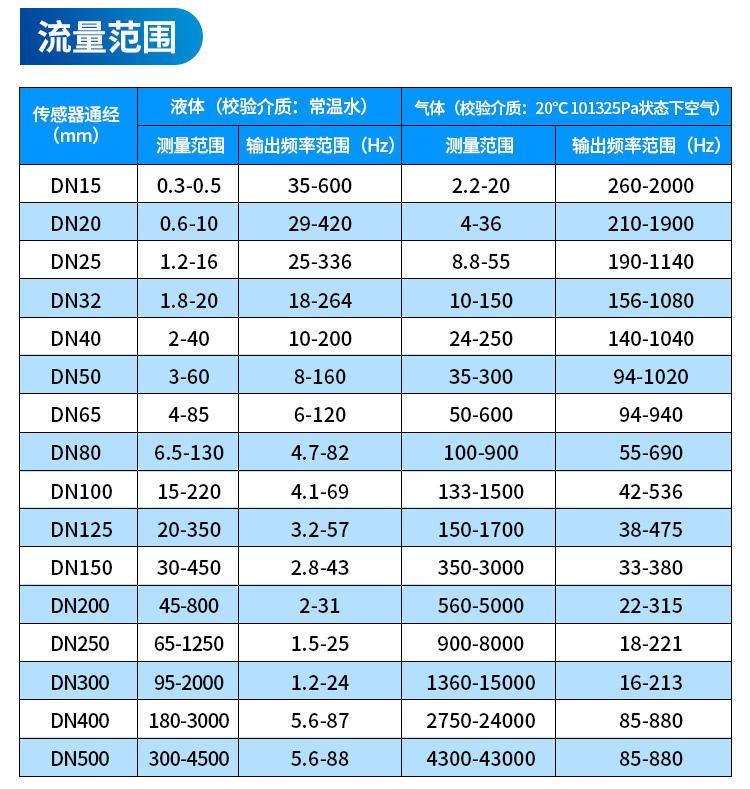

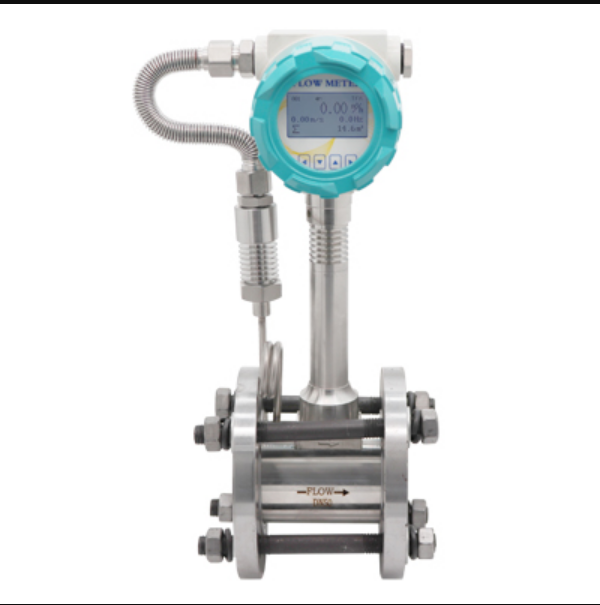

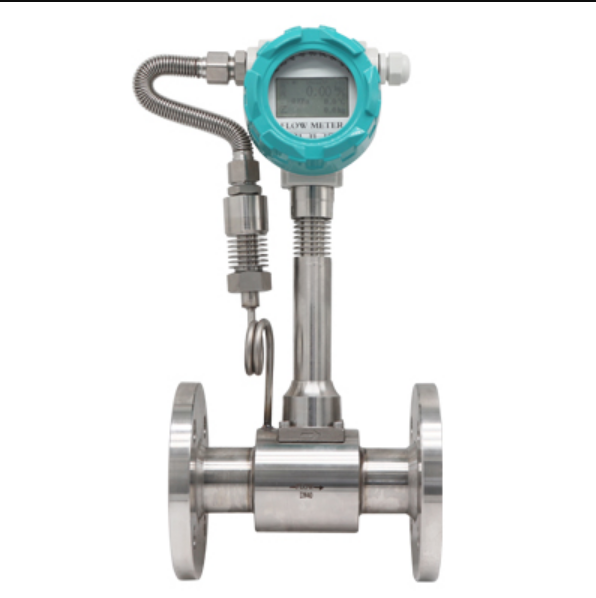

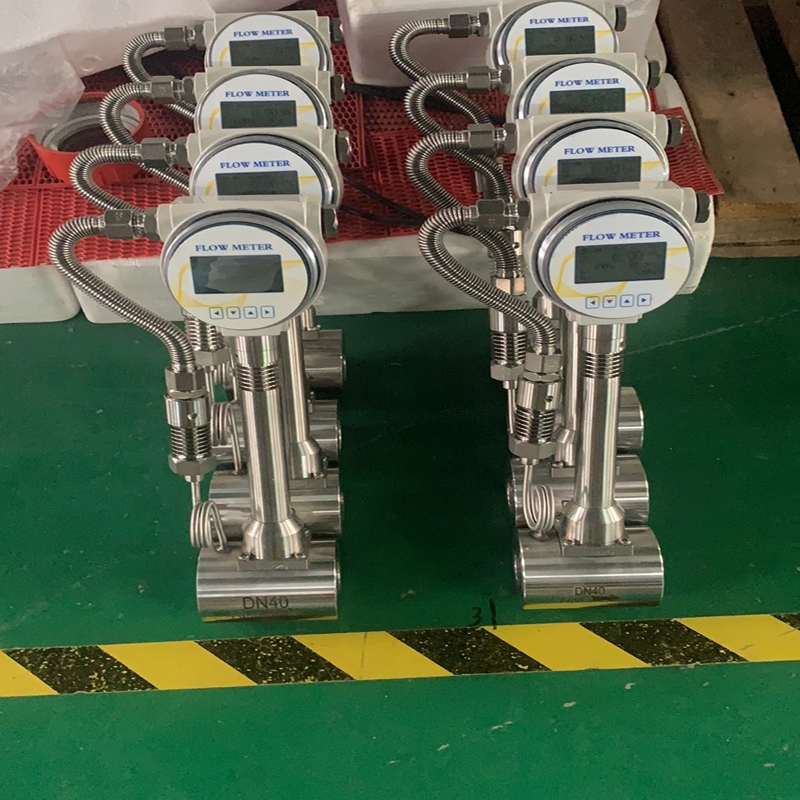

温压补偿一体款 | 蒸汽、天然气、能源贸易计量、化工配料场景 | 内置PT100热电阻+压力变送器，实时将体积流量换算为标况/质量流量 |

抗振 | 化工、油气等现场振动大的工况 |

‌四：匹配工况参数细节‌

耐温耐压：常规款覆盖-40℃~350℃，高压款可支持10MPa，适配高温导热油、高压氢气等特殊工况

材质选择：常规工况选304不锈钢，腐蚀性介质选316L不锈钢或哈氏合金

输出信号：工业主流选4~20mA+HART协议，远传距离可达1000m，也可选择脉冲输出、电池供电就地显示款

防护等级：常规选IP65，户外/潮湿恶劣环境可选IP68

‌五：确认安装配套要求‌

直管段要求：上游直管段≥10D（D为仪表口径），下游直管段≥5D，保证流态稳定

配套附件：按介质温压等级选对应法兰垫片、屏蔽信号电缆，

接地要求：接地电阻≤4Ω，避免电磁干扰导致信号失真

二、典型工业场景选型参考

‌压缩空气/低压氮气‌：选抗振型，准确度±1.0%，法兰连接，配套304不锈钢配对法兰

‌循环冷却水/除盐水‌：选液体款，准确度±1.5%，适配对应大口径管道

‌氢气/高压气体‌： 材质为S316，压力等级要求

‌蒸汽计量/能源结算‌：必须选温压补偿一体款。

旋进旋涡流量计 选型步骤

旋进旋涡流量计多用于气体计量（天然气、压缩空气、煤气、氮气、沼气等）， 分 7 步选型，兼顾工况、介质、准确度、安装、电气需求。

一、确定被测介质基础参数

介质种类

干气：空气、氮气、天然气、煤气、氢气；

湿气：含少量冷凝水、液化气； 提示：含大量液滴、粉尘的气体不推荐旋进旋涡，易损坏旋涡发生体。

介质腐蚀性

无腐蚀：普通 304 不锈钢；

弱腐蚀沼气、微量硫化氢：316L；

强腐蚀酸性气体：需衬四氟特殊定制。

介质温度标准型：-20℃～+80℃；高温定制高 150℃，超过温度不可选用。

工作压力分低压（1.6MPa）、中压（2.5/4.0MPa）、高压 6.3MPa，按管道设计压力选型。

二、采集流量工况数据

确认工况流量范围（m³/h，操作压力、温度下实际体积流量）

小流量

常用流量

大流量

区分工况流量 / 标况流量天然气贸易结算必须标况（0℃/20℃、101.325kPa），选型时要提供压力温度做压缩系数换算。

计算量程比匹配 普通旋进旋涡量程比 10:1，  常用流量尽量落在仪表量程中间段 30%～70%，测量准确度高。

三、匹配管道通径 DN（口径选型）

已知管道 DN 后，对照流量量程表核对：

若大流量接近 DN 上限，选大一档口径；

若常用流量过小，落在仪表下限附近，选小一档，避免计量失准；

流速校核：气体推荐工况流速3～25m/s

流速过低：旋涡不稳定，误差大；

流速过高：压损大、噪音高、磨损快。

压损确认：旋进旋涡有固定压力损失，低压管网需核算管网压降是否满足供气要求。

四、确定精度与使用场景等级

普通工业监测：1.5 级

燃气贸易结算、锅炉房计量：1.0 级（选智能温压补偿一体化型）

仅就地显示：无补偿型； 气体计量选温压一体化补偿，自动换算标准体积流量。

五、输出信号与配套功能选型

显示方式

就地液晶：瞬时流量、累积总量、温度、压力；

信号输出按需二选一或多选：

4-20mA 模拟量：接 PLC/DCS；

脉冲输出：脉冲当量用于积算、远传；

RS485（Modbus-RTU）：远程通讯、后台采集；

附加功能：  IC 卡预付费、无线远传（NB-IoT）、断电数据保存、电池供电（无外接电源场景）。

六、防护等级与材质选型

防护等级： 室内 IP65；户外露天淋雨需 IP67；

本体材质： 壳体：铸铝 / 不锈钢； 测量管、旋涡探头：304 标配，腐蚀介质升级 316L。

七、核对安装要求，排除不适用工况

直管段要求：前≥3DN，后≥1DN；前端有阀门、弯头、变径需加长直管段；

禁用场景（不建议选旋进旋涡，改用涡轮 / 孔板）：

含大量液态水、油污、固体粉尘；

脉动气流、频繁启停、压力剧烈波动；

安装方式：水平 / 垂直管道均可，气体建议仪表略向上倾斜，防止积液浸泡探头。
