孔板流量计

孔板流量计它是怎么测流量的？

‌测量原理‌：当流体充满管道流经孔板时，流束在孔口处发生局部收缩，流速增加，导致静压力降低，从而在孔板前后产生‌压力差‌ 。流量越大，产生的压差也越大，通过测量这个压差就能推算出流体的流量 。‌‌‌

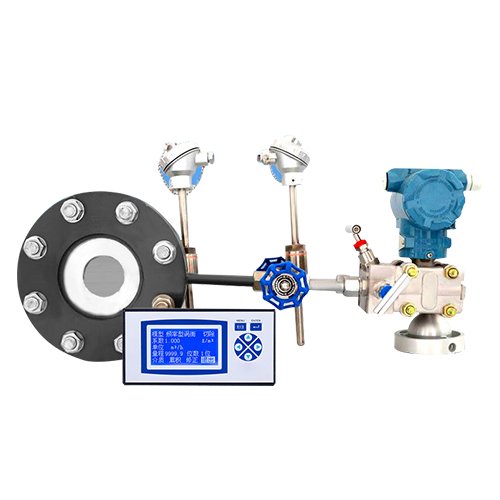

‌结构组成‌：

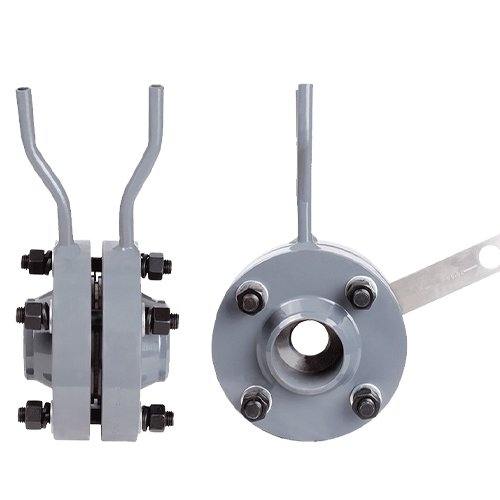

‌一次装置‌：包括节流件（如标准孔板、喷嘴等）、取压装置（环室、法兰等）和前后测量管 。

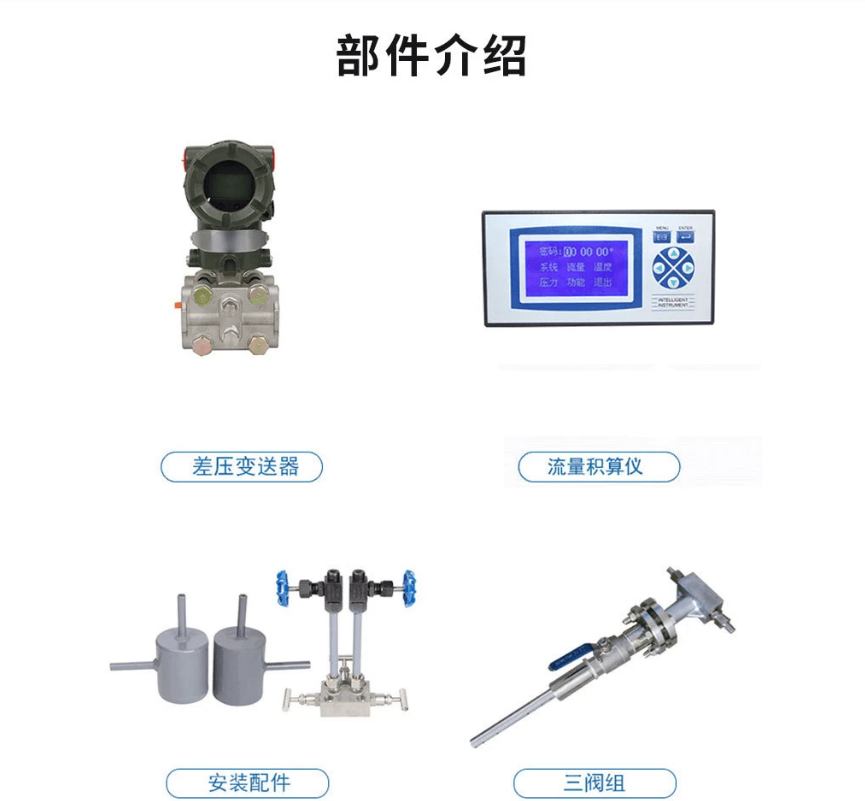

‌二次装置‌：主要是差压变送器和流量显示仪，负责将压差信号转换为标准电信号并显示累积或瞬时流量 。‌‌

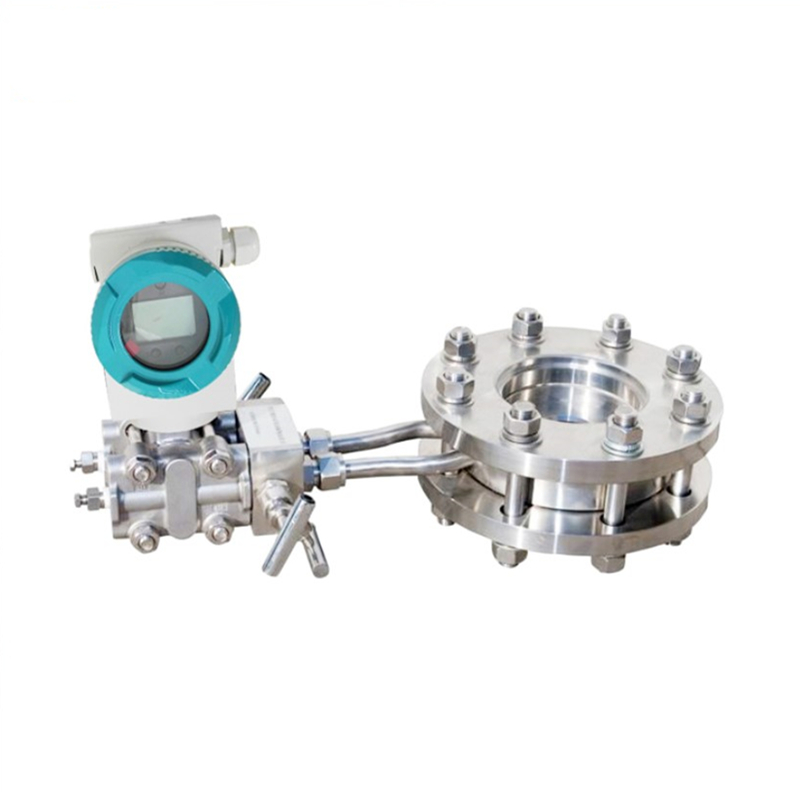

‌常见类型‌：除了标准孔板，还有偏心孔板（适合含杂质介质）、圆缺孔板（适合脏污介质）以及一体化孔板（集成变送器，安装更便捷）。‌‌

孔板流量计安装选型要注意什么？

正确的安装和选型是保证测量准确度的关键，尤其是方向和直管段 。‌‌

‌安装方向‌：孔板有方向性，‌锐角面（或标有"+"号的一端）必须朝向流体上游‌，斜面（扩散锥面）朝向下游，装反会导致测量失准 。

‌直管段要求‌：为确保流场稳定，节流件上游至少保留 10D 直管段，下游至少 5D，且内壁应光滑无结垢 。

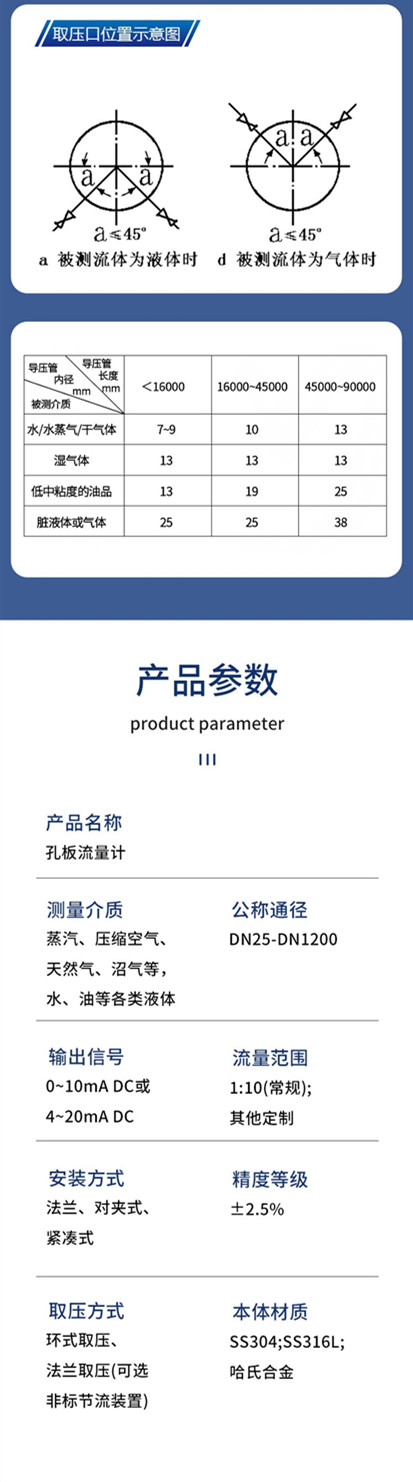

‌选型参数‌：选型时需提供介质名称、管道口径、流量、工作压力及温度等参数 。

‌维护提示‌：引压管应倾斜敷设以防积液或积气，严寒地区需保温防冻，定期检查差压变送器零点 。
