雷达液位计选型

先分清：非接触雷达（ 26G/80G ）、导波雷达  确认介质介电常数、泡沫 / 蒸汽 / 搅拌、罐体结构、温度压力、防爆防腐，再选频率、天线、材质、量程。介电常数 ε 很关键：水、酸碱水溶液 ε＞4，回波好；柴油、汽油、轻烃 ε≈1.8～3，回波弱；ε＜1.6  难测， 导波雷达或者导波管测量。

一、雷达类型怎么选

导波雷达（ 接触式，探杆 / 缆式）✅ 适合：低介电介质、油水界面、强泡沫、液面翻滚搅拌、小罐体、旁路管 / 导波管、真空高压；盲区小、信号稳定，不受罐内障碍物干扰   不适合：易挂料、结晶、粘稠结垢、强腐蚀且没有合适衬里；介质会包裹探杆造成失效

探杆：短量程（≤6m）；缆式：大量程（可达 30~40m）；同轴式适合低介电、高压工况

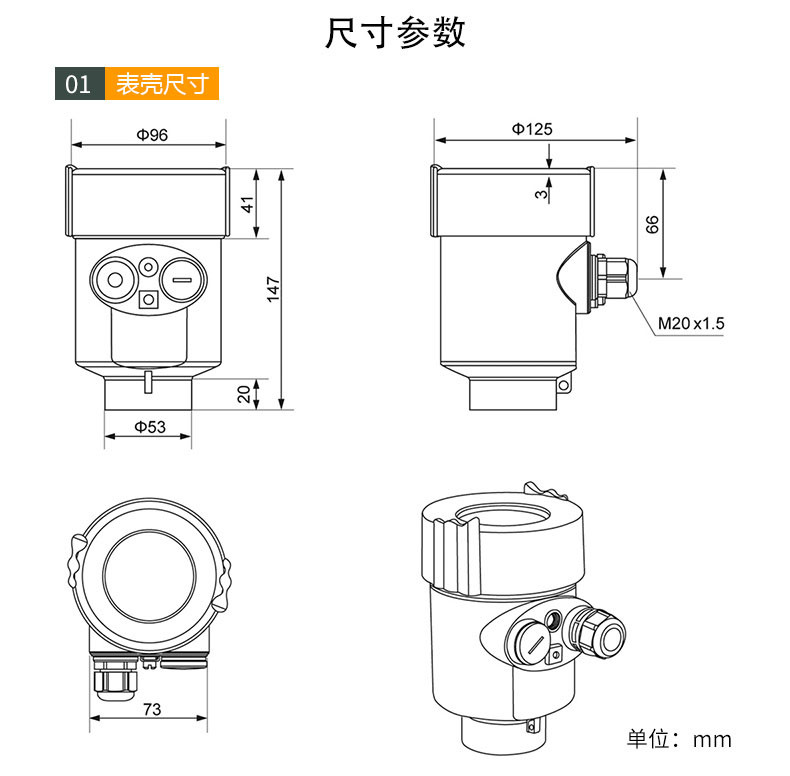

非接触雷达（  调频连续波）

80GHz（毫米波）：波束角 3°~8°， 适合小罐、小接管 DN40/DN50、罐内有搅拌 / 盘管 / 支架、需要高准确度、罐体内部结构复杂；缺点：厚泡沫穿透一般，天线容易凝露挂料，可配吹扫

26GHz：波束角 10°~20°，通用性价比款；清水、污水、普通储罐、液面平稳、干扰少；是常用常规款

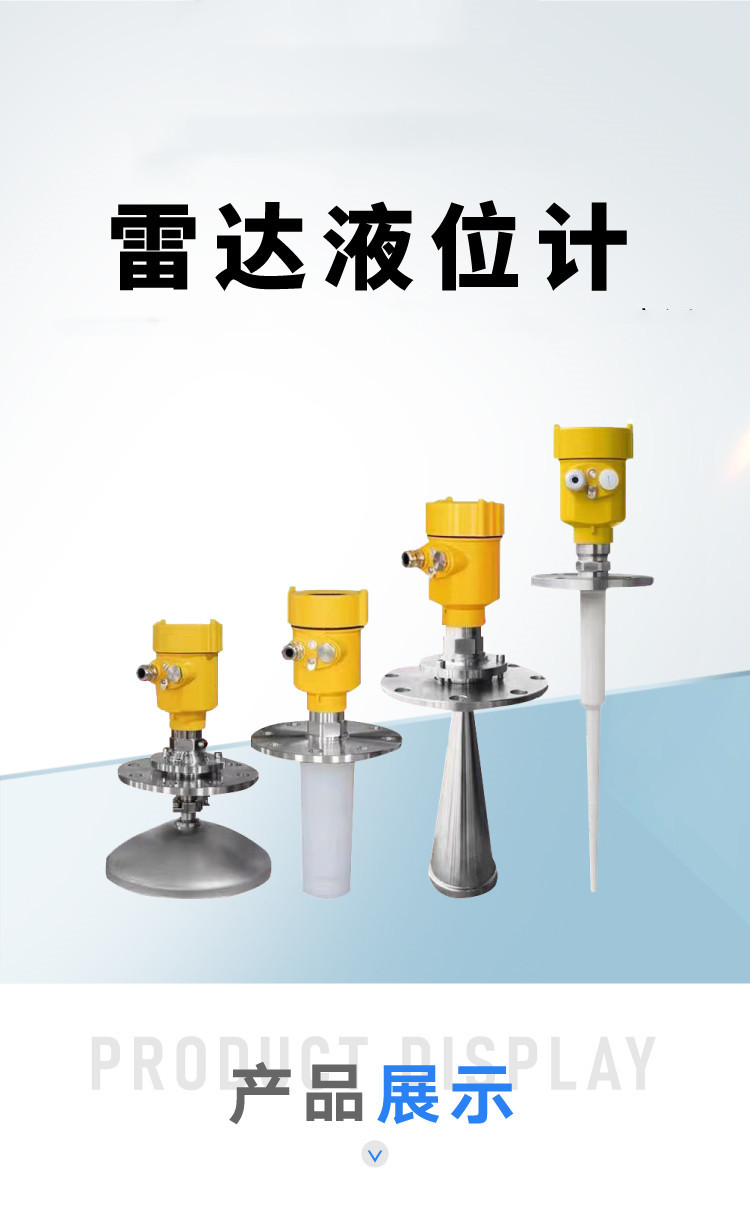

二、天线形式选择

喇叭天线：26G 主流，适合干净液体；有凝结、易挂料工况可以选带 PTFE 罩的防腐喇叭

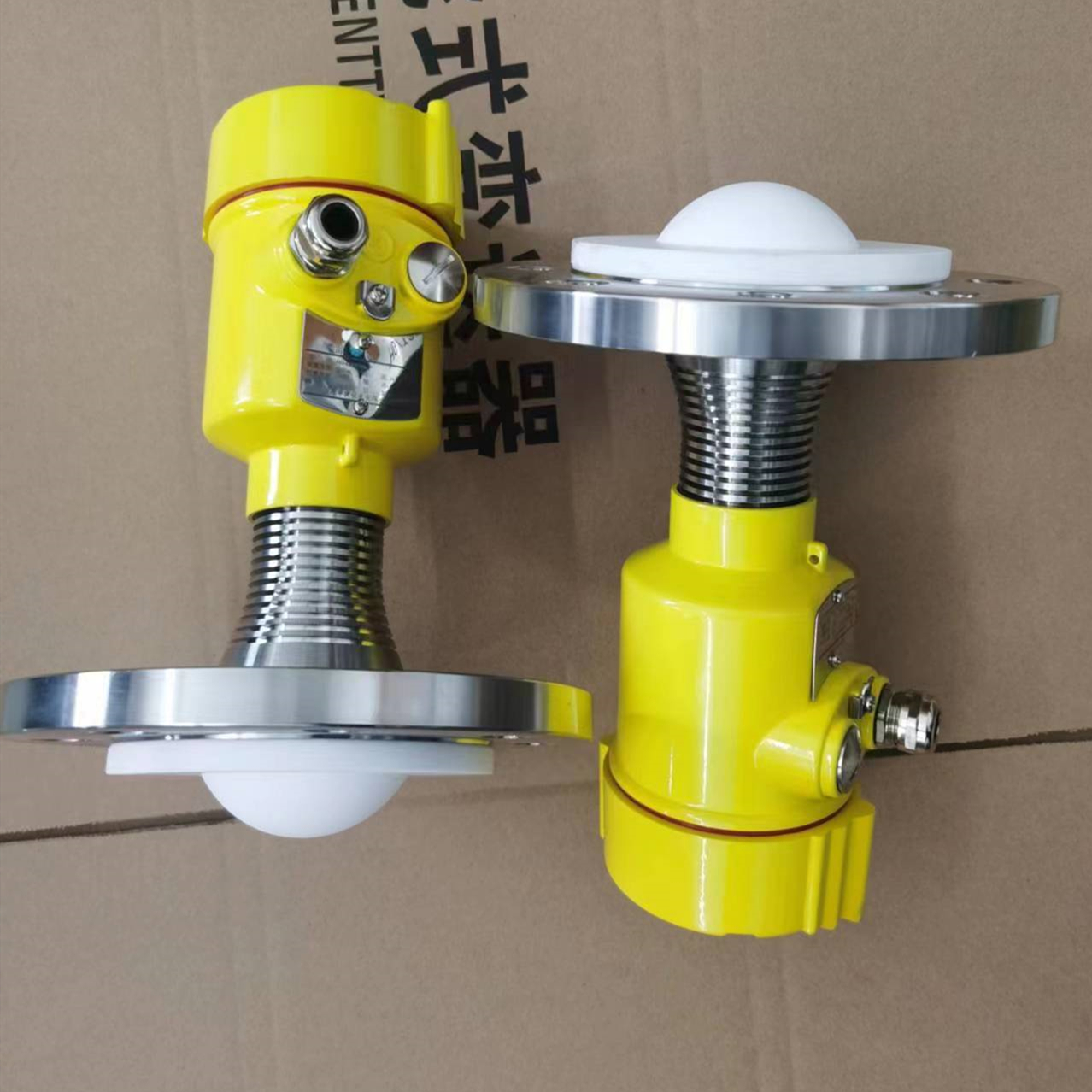

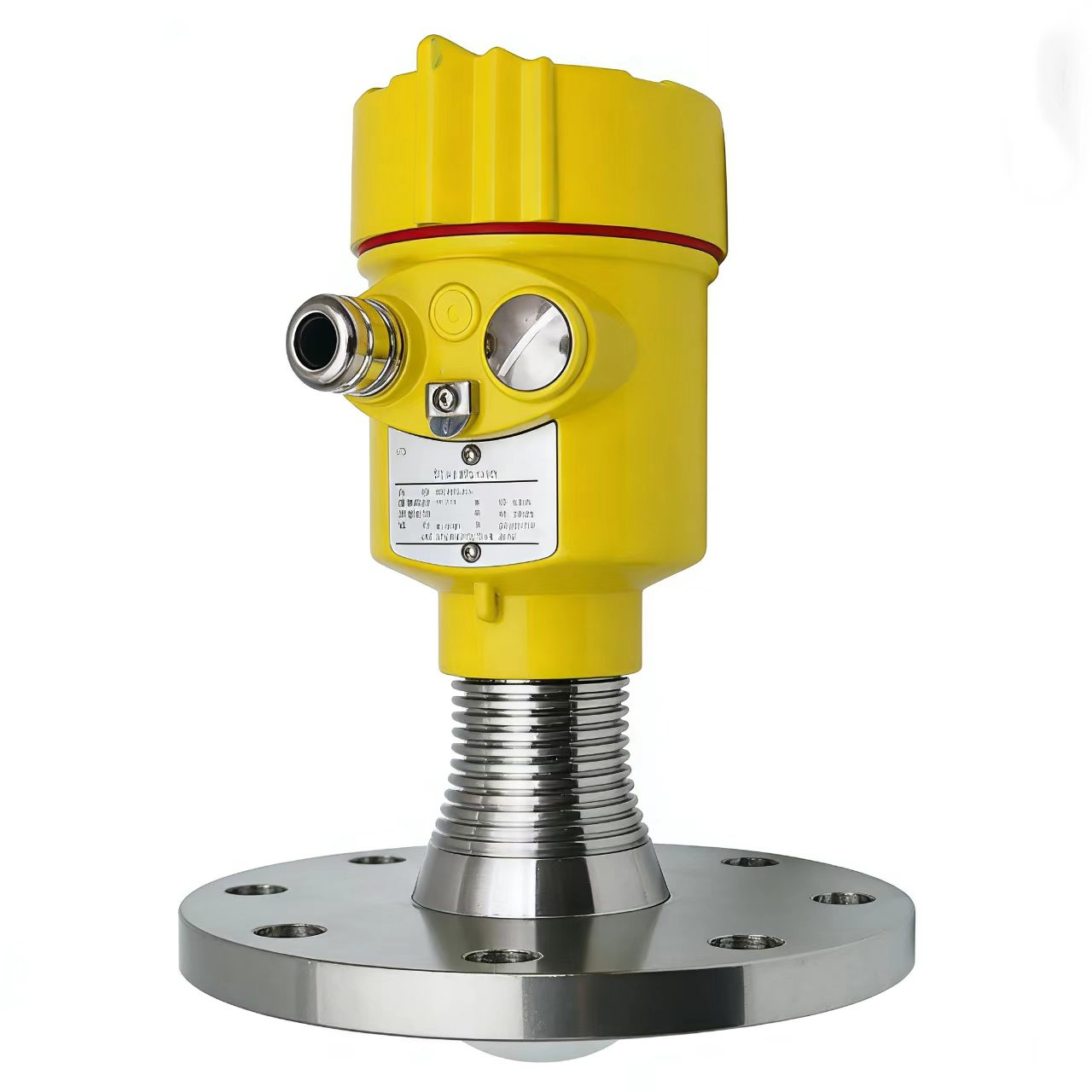

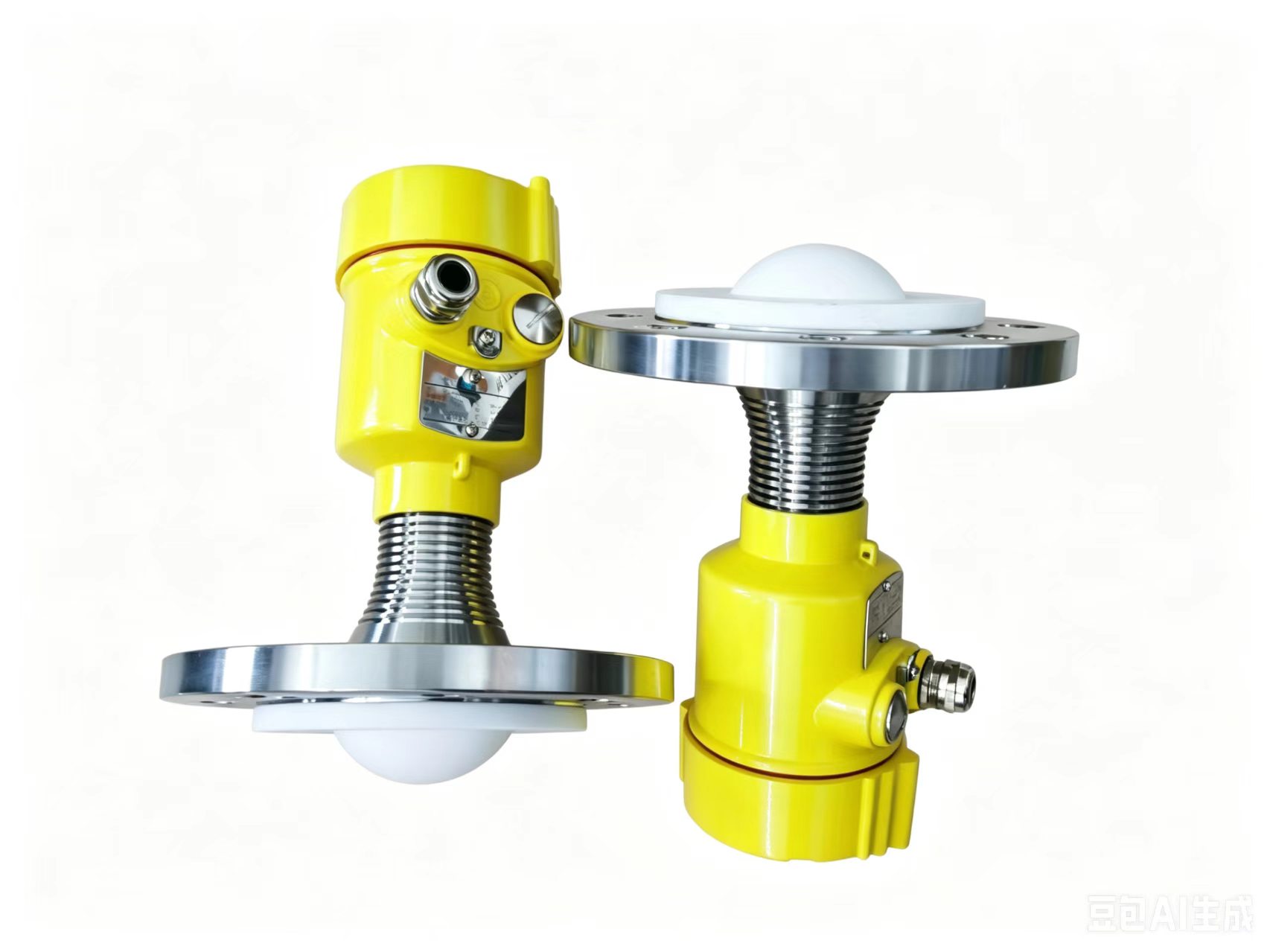

透镜 / 平板天线（水滴式）：80G 常用，体积小，适合小法兰口、防凝露；防腐款 PTFE 透镜

抛物面天线：聚焦好，多用于固体粉料、粉尘料仓，液体少用

强腐蚀：天线 PTFE 包覆；粉尘、易凝露：预留吹扫接口（氮气 / 压缩空气吹扫）

三、量程、盲区、安装接管

量程：罐体高度 +10%~20% 余量；一定要核对盲区（阻塞距离），高液位不能进入盲区，否则测不到

接管：接管不要太高、内壁光滑；太高接管会产生多次反射，建议选喇叭伸入或者透镜天线；80G 适配更小 DN 接管

安装位置：避开进料口、搅拌、罐内支撑梁，波束范围内无金属障碍物，离罐壁距离满足波束角要求

四、工艺参数（温度、压力、材质 ）

材质（接液部分）

常规水、普通油品：316L

酸碱强腐蚀：PTFE、哈氏合金 C、钽材

卫生食品医药：316L 抛光、卡箍连接

温度压力：常温常压标准款；＞200℃高温、高压、真空要单独选高温高压型，配套法兰压力等级 PN 匹配容器

五、输出和通讯

基础：4-20mA+HART

总线： FF、Modbus、无线（电池供电罐区）

六、工况快速选型参考

清水池、污水池、常压储罐、液面平稳 → 26GHz 喇叭天线 316L

反应釜，带搅拌、盘管、小法兰口 → 80GHz 透镜天线

柴油、汽油、轻油（ε 低）、油水界面、泡沫大 → 导波雷达

大量泡沫、高温蒸汽罐 → 6GHz 低频雷达

强酸强碱储罐 → 80G/26G + PTFE 防腐天线罩，配吹扫

粉料仓（固体）→ 80G 或者 抛物面天线

七、选型避坑清单

不要盲目选 80G：厚泡沫工况 80G 反而不如低频或者导波雷达

低介电介质不要直接上普通非接触雷达，容易回波弱跳变

只看量程不看盲区，满罐时失测是高频错误

忽略接管过高、罐内构件，虚假回波导致测量不稳

易结晶、粘稠介质选导波雷达要慎重，探杆挂料后失效
