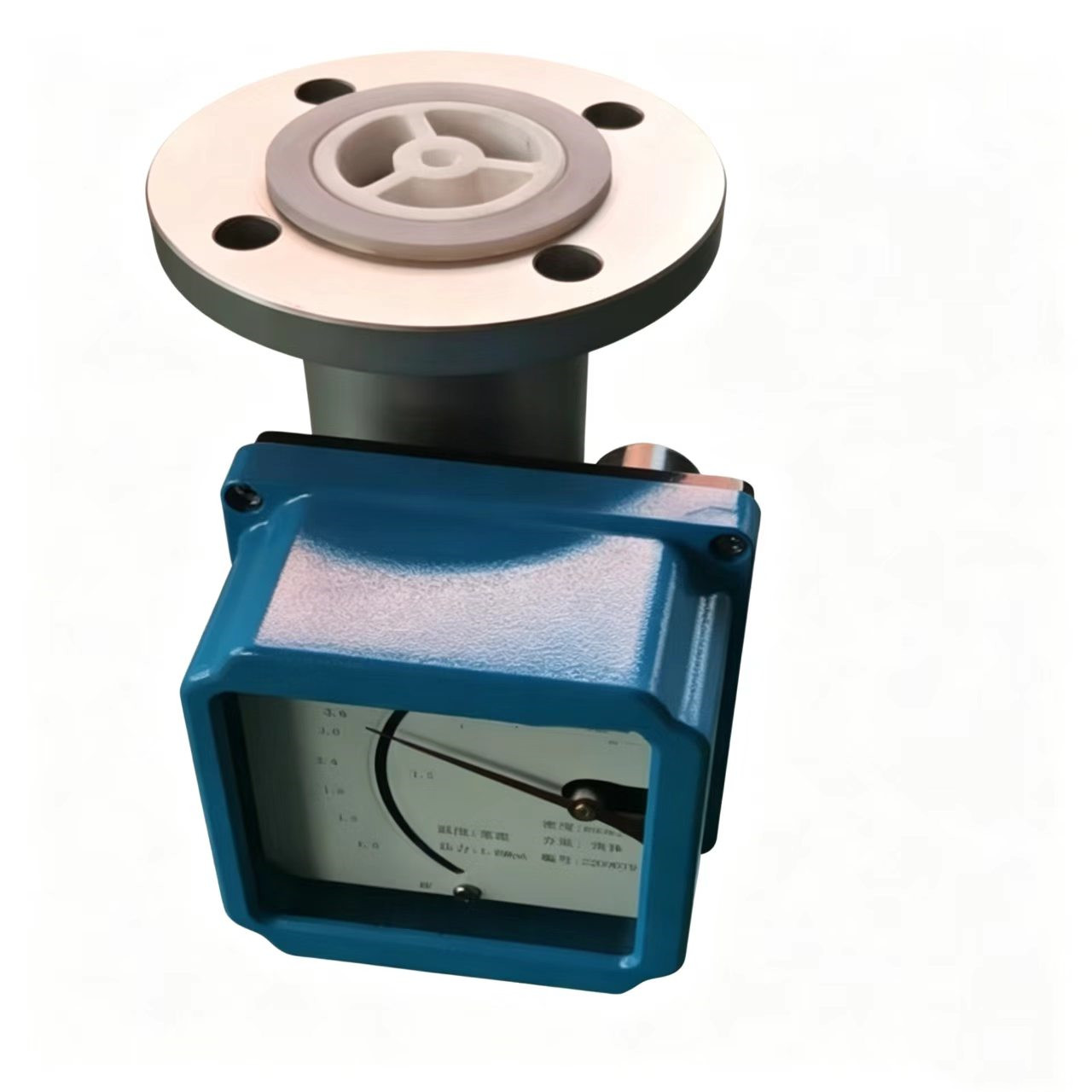

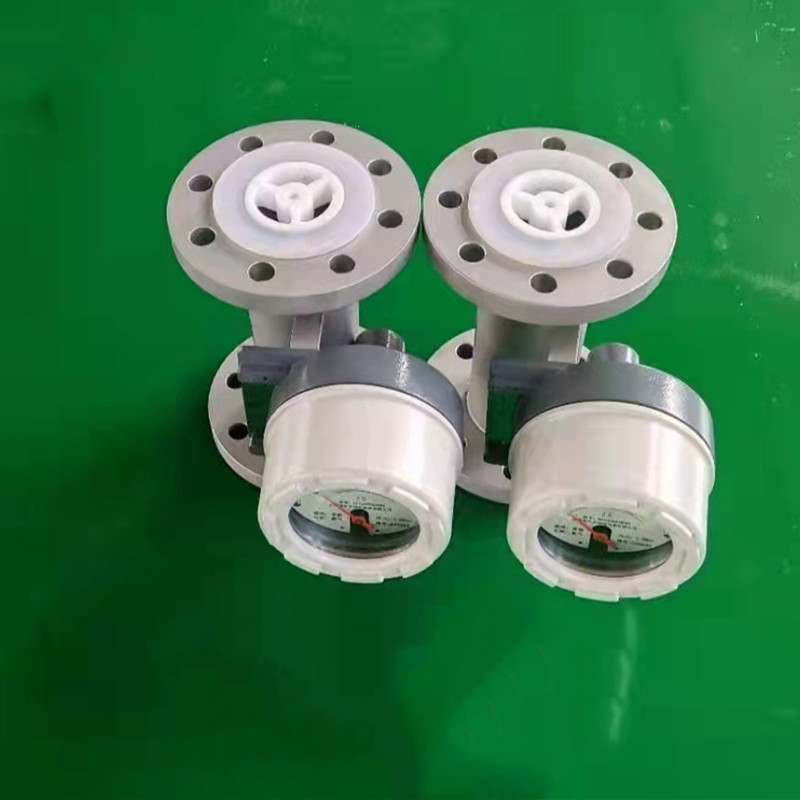

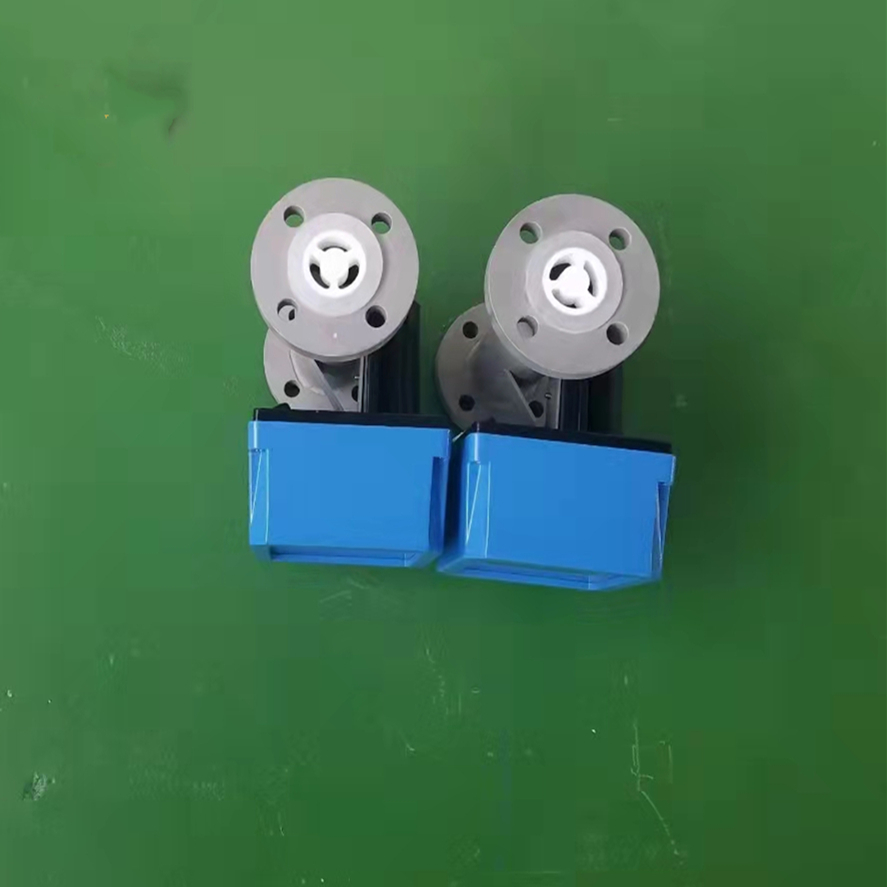

法兰式金属管转子流量计

金属管浮子流量计适用于高温、高压、粘稠、含微量颗粒、腐蚀性气 / 液体，选型分工况采集→介质参数→仪表规格→结构材质→输出与附件

一、 采集现场工艺工况基础信息

1. 介质类型（液体 / 气体 / 蒸汽）

• 液体：水、油、酸碱溶剂、粘稠液、带细微固体颗粒介质

• 气体：空气、氮气、氢气、天然气、氯气等

• 蒸汽：饱和 / 过热蒸汽（金属管浮子可测高温蒸汽，玻璃管不可）

2. 流量参数

1. 正常工作流量 Qn

2. 大流量 Qmax

3. 小流量 Qmin 选型量程原则：

• 液体：常用量程选20%～80%FS区间，小流量不低于满量程 20%

• 气体：气体膨胀影响大，尽量工作点在 30%～70% FS

3. 工艺压力

• 工作压力 P（表压）

• 大耐压、设计压力

• 负压工况需单独注明（气体负压量程换算不同）

4. 介质温度

• 常态温度、瞬时温度 区分：常温＜80℃、中温 80～200℃、

5. 管道信息

• 管道公称通径 DN15/25/40/50/80/100

• 管道连接方式：法兰 / 螺纹 / 卡箍

• 安装方位：垂直向上（标准）、水平安装（需定制偏心结构）

二、介质物性参数核算（决定量程修正、材质防腐）

1. 液体介质必填参数

• 密度 ρ（g/cm³）

• 粘度 μ（mPa・s）

• 粘度＞50mPa・s 高粘稠介质需加大浮子、修正量程

• 粘度＞200mPa・s 常规金属管浮子准确度大幅下降，建议换其他流量计

• 腐蚀性：酸碱、氯离子、氢氟酸、氧化剂等

• 是否结晶、易挂壁、含固体杂质

2. 气体介质必填参数（气体必须标况 / 工况换算）

• 工况压力、工况温度

• 标况：0℃/101.325kPa 或 20℃/101.325kPa（客户计量标准）

• 气体分子量、压缩系数 Z 气体浮子流量计出厂标定为空气，其他气体必须做密度换算修正量程

3. 蒸汽

饱和蒸汽需提供饱和压力对应饱和温度；过热蒸汽提供压力 + 温度双参数。

三、确定公称通径与量程规格

1. 先按介质、压力温度、密度，计算标准量程

2. 对照金属管浮子流量量程表匹配 DN：

• DN15：小流量液体 / 微量气体

• DN25/DN40：通用中小流量

• DN50/DN80/DN100：大流量液体、大流量低压气体

3. 量程余量规则： 大工艺流量 ≤ 仪表满量程 80%，避免浮子顶到上限卡； 长期小流量工况，不可选大量程，否则准确度不足。

4. 粘度 / 密度偏离标定介质时，提供参数做量程修正，重新确定实际可用量程。

四、 接触介质部件材质选型

接触介质部件：测量管、浮子、衬里、法兰密封、导向杆

1. 标准材质组合

1）普通无腐蚀水、空气、油品： 测量管 304 不锈钢 + 浮子 304 2）弱酸碱、自来水、有机溶剂： 304/316L 整套 3）强腐蚀（稀盐酸、稀硫酸、盐水氯离子）： 316L / 哈氏合金 C / 钛材浮子；内衬 PTFE 四氟 4）氢氟酸、浓强碱：PTFE 全衬里 + 哈氏 / 钛浮子 5）耐磨、含颗粒介质：衬 PU 聚氨酯、硬质合金浮子

2. 密封垫片材质匹配温度

• 常温： 丁腈橡胶

• 油类、中温：  氟橡胶

• 强腐蚀、高温：PTFE 四氟垫片

五、 结构形式、输出信号选型

1. 表头类型

1. 就地指针显示（纯机械，无远传）

2. 就地显示 + 远传变送

2. 远传输出信号

• 4～20mA DC 标准模拟量（两线制）

• 脉冲输出（累计流量配套）

• HART 协议（智能型，可手操器读取参数）

• RS485 Modbus（总线多仪表组网）

3. 报警开关（上下限流量报警）

• 单限位 / 双限位开关

• 无源触点、NPN/PNP 晶体管输出
