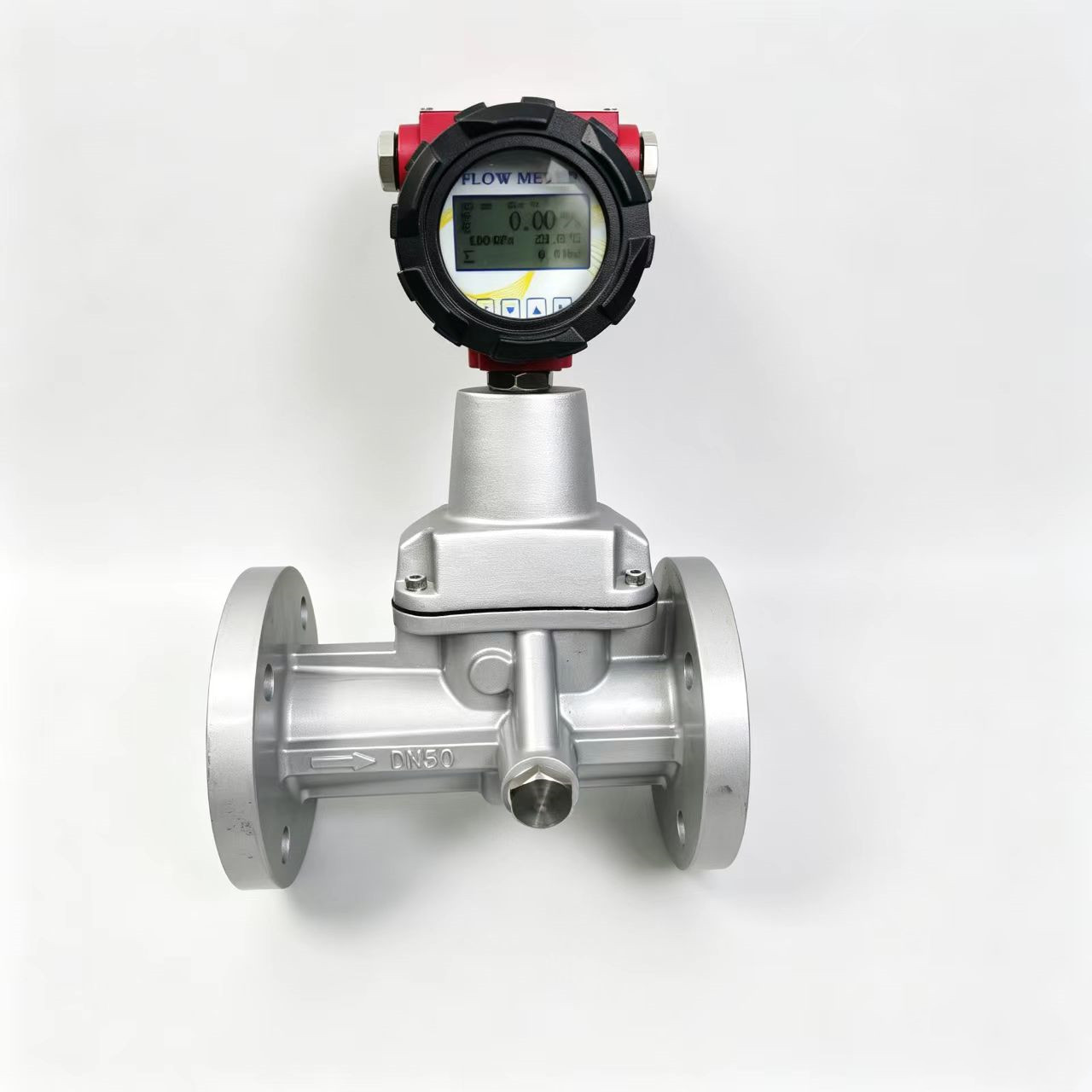

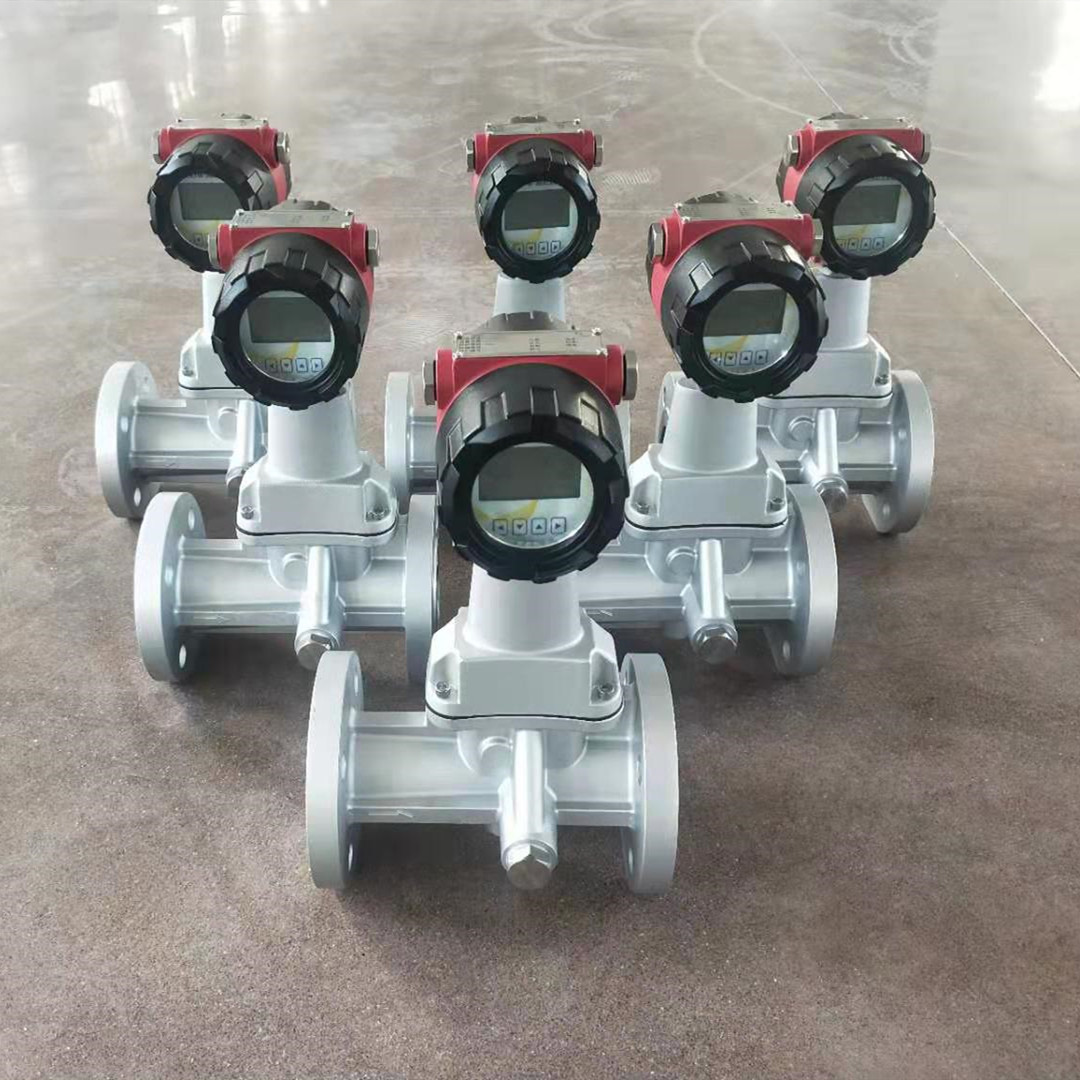

DN25天然气流量计

旋进旋涡流量计 选型步骤

旋进旋涡流量计多用于气体计量（天然气、压缩空气、煤气、氮气、沼气等）， 分 7 步选型，兼顾工况、介质、准确度、安装、电气需求。

一、确定被测介质基础参数

1. 介质种类

• 干气：空气、氮气、天然气、煤气、氢气；

• 湿气：含少量冷凝水、液化气； 提示：含大量液滴、粉尘的气体不推荐旋进旋涡，易损坏旋涡发生体。

2. 介质腐蚀性

• 无腐蚀：普通 304 不锈钢；

• 弱腐蚀沼气、微量硫化氢：316L；

• 强腐蚀酸性气体：需衬四氟特殊定制。

3. 介质温度标准型：-20℃～+80℃；高温定制高 150℃，超过温度不可选用。

4. 工作压力分低压（1.6MPa）、中压（2.5/4.0MPa）、高压 6.3MPa，按管道设计压力选型。

二、采集流量工况数据

1. 确认工况流量范围（m³/h，操作压力、温度下实际体积流量）

• 小流量

• 常用流量

• 大流量

2. 区分工况流量 / 标况流量天然气贸易结算必须标况（0℃/20℃、101.325kPa），选型时要提供压力温度做压缩系数换算。

3. 计算量程比匹配 普通旋进旋涡量程比 10:1，  常用流量尽量落在仪表量程中间段 30%～70%，测量准确度高。

三、匹配管道通径 DN（口径选型）

1. 已知管道 DN 后，对照流量量程表核对：

• 若大流量接近 DN 上限，选大一档口径；

• 若常用流量过小，落在仪表下限附近，选小一档，避免计量失准；

2. 流速校核：气体推荐工况流速3～25m/s

• 流速过低：旋涡不稳定，误差大；

• 流速过高：压损大、噪音高、磨损快。

3. 压损确认：旋进旋涡有固定压力损失，低压管网需核算管网压降是否满足供气要求。

四、确定精度与使用场景等级

1. 普通工业监测：1.5 级

2. 燃气贸易结算、锅炉房计量：1.0 级（选智能温压补偿一体化型）

3. 仅就地显示：无补偿型； 气体计量选温压一体化补偿，自动换算标准体积流量。

五、输出信号与配套功能选型

1. 显示方式

• 就地液晶：瞬时流量、累积总量、温度、压力；

2. 信号输出按需二选一或多选：

• 4-20mA 模拟量：接 PLC/DCS；

• 脉冲输出：脉冲当量用于积算、远传；

• RS485（Modbus-RTU）：远程通讯、后台采集；

3. 附加功能：  IC 卡预付费、无线远传（NB-IoT）、断电数据保存、电池供电（无外接电源场景）。

六、防护等级与材质选型

1. 防护等级： 室内 IP65；户外露天淋雨需 IP67；

2. 本体材质： 壳体：铸铝 / 不锈钢； 测量管、旋涡探头：304 标配，腐蚀介质升级 316L。

七、核对安装要求，排除不适用工况

1. 直管段要求：前≥3DN，后≥1DN；前端有阀门、弯头、变径需加长直管段；

2. 禁用场景（不建议选旋进旋涡，改用涡轮 / 孔板）：

• 含大量液态水、油污、固体粉尘；

• 脉动气流、频繁启停、压力剧烈波动；

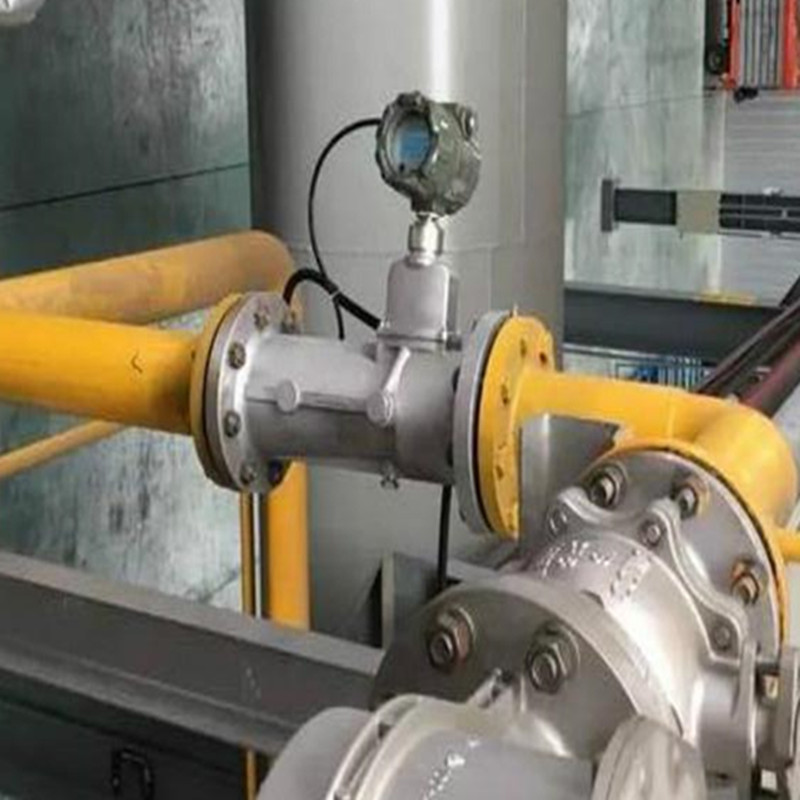

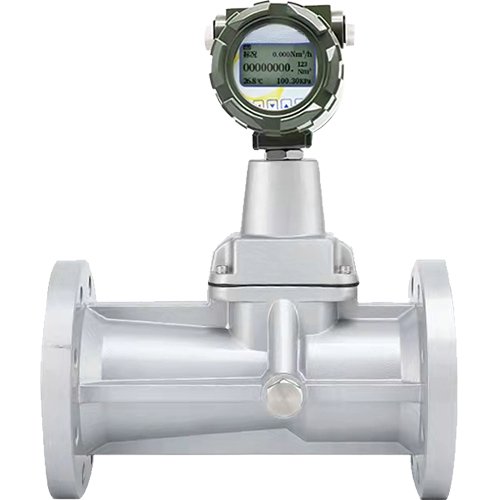

3. 安装方式：水平 / 垂直管道均可，气体建议仪表略向上倾斜，防止积液浸泡探头。
