无线远传电磁流量计

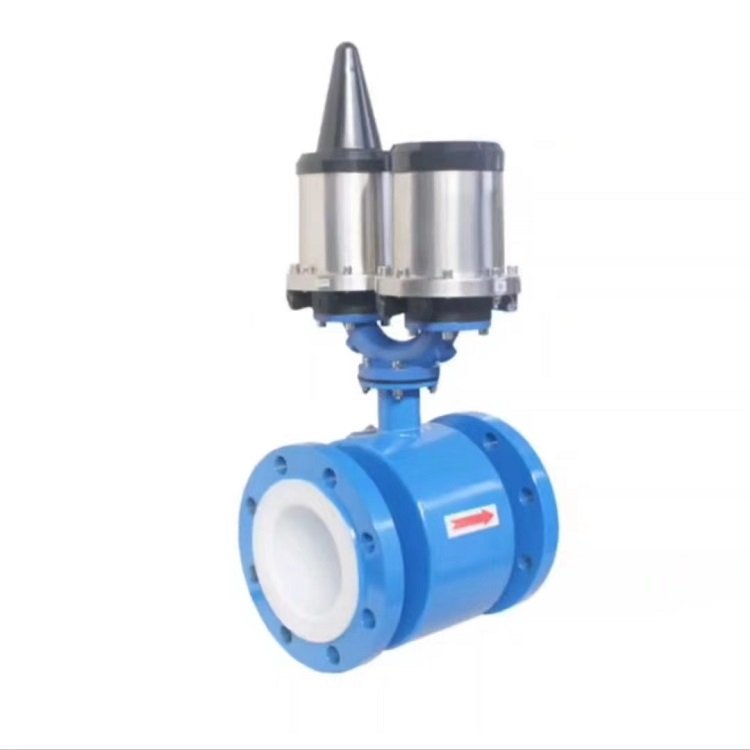

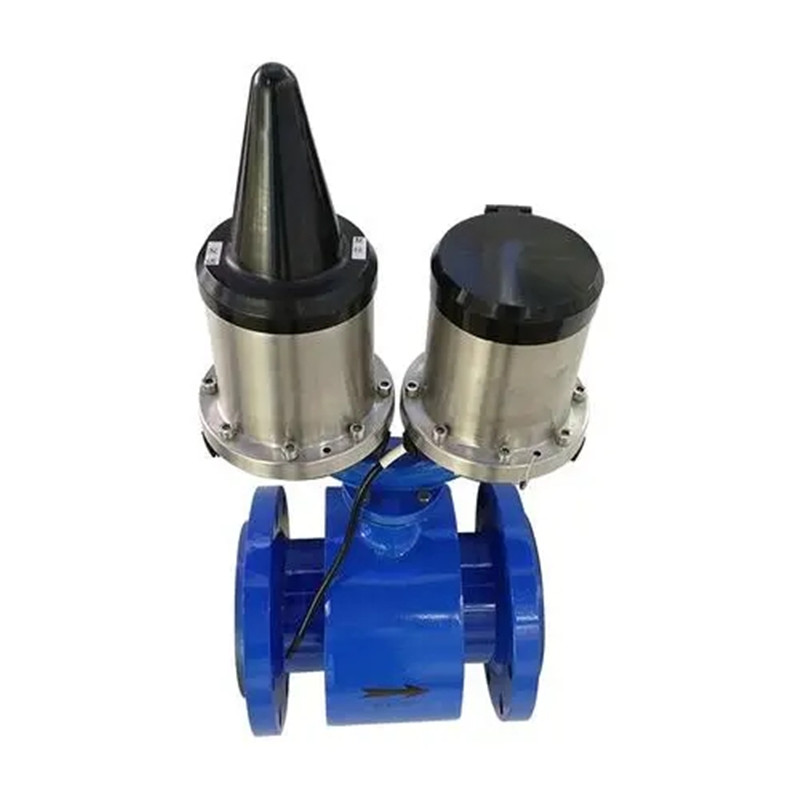

无线远传电磁流量计（一体式无线电磁流量计）

一、基础定义

本质是一体式电磁流量计 + 内置无线通讯模块，测量依旧是法拉第电磁感应定律，测导电液体（电导率≥5μS/cm），

气体、氢气、纯油、低电导有机溶剂不能测。 结构：测量管、励磁线圈、电极、显示表头、无线传输模块集成一体，无需外接 DTU，

数据直接无线上传云端 / 服务器。

二、无线传输方案选型对比

1. NB-IoT（市政野外分散测点首选）

• 依赖运营商蜂窝网络，插 SIM 卡，穿透力强

• 低功耗，内置锂电池续航 1-3 年

• 优势：不用自建网关，城市管网、山区供水、分散排污井通用

• 劣势：有 SIM 年费、室内金属厂房信号易遮挡、数据有几秒延迟

• 适用：市政管网、农村供水、分散污水井远程抄表

2. LoRa（厂区 / 工业园内部集中监测首选）

• 私有频段，无需 SIM 卡、无流量费，需配套 LoRa 网关

• 传输距离：厂区 1～5km，空旷野外可达 10km，功耗低

• 续航2-3 年，数据本地内网传输，保密性强

• 劣势：需要单独架设网关，大面积户外分散点位不划算

• 适用：化工园区、厂区循环水、车间多台流量计集中采集

3. 4G/Cat.1（需要高频实时数据、有市电场景）

• 传输速度快、实时性好，支持频繁上传、远程调试

• 功耗高，电池仅续航半年～1 年，优先外接 24V/220V 供电

• 适用：中控实时监控、需要远程参数修改、流量闭环监测站点

三、两种供电方式

1. 内置锂电池供电（无市电野外）低功耗电路，定时上报（15min/30min/1h 上传一次）， 低温地区选配耐低温锂电池。

2. 外接电源 24VDC/220VAC（车间、泵房有电点位）可高频上传，支持持续在线，长期稳定，适合 4G 机型。

3. 补充：偏远山区无电可搭配太阳能光伏板 + 蓄电池组合供电

四、核心优缺点

优点

1. 免布线：省去 4-20mA、RS485 屏蔽线缆施工，大幅降低人工、管材成本，老旧管网改造。

2. 远程监控：手机 APP / 网页随时看瞬时流量、累积总量、流速、故障报警（空管、电极故障、流量）

3. 一体化集成：安装和普通一体式电磁一样简单，法兰对接管道即可

4. 自带存储：仪表本地缓存历史数据，断网后恢复自动补传，数据不丢失

5. 兼容常规内衬 / 电极：橡胶、PTFE 四氟、316L、哈氏、钽电极，污水、酸碱、浆料能测

五、适用介质与禁止测量介质

可测（导电液体）

市政自来水、中水、工业循环水、生活 / 工业污水、电镀酸碱液、矿浆、纸浆、化工含盐料液

六、典型应用场景

1. 市政供水管网分区计量、漏损监测（NB-IoT 电池款）

2. 厂区多车间循环水、污水排放集中监控（LoRa 网关组网）

3. 野外无市电泵房、山区引水远程抄表（太阳能 + NB-IoT）

4. 化工污水总排口在线监测、环保数据上传

5. 老旧管道改造，无法开挖铺设信号线的点位

七、选型关键参数清单

1. 通讯：NB-IoT / LoRa / 4G Cat.1

2. 供电：锂电池内置 / 24VDC 外接 / 太阳能供电

3. 内衬：橡胶（清水污水）、PTFE（强酸碱）、PU（耐磨矿浆）

4. 电极：316L、哈氏合金 HB、钽 Ta、铂铱

5. 防护：IP65 常规，地埋井室选 IP68 防水无线型
