DN125涡街流量计

DN125涡街流量计

一、涡街流量计选型流程

 确认介质适配性‌

‌适用介质‌：液体（水、油等低粘度流体）、气体（空气、氮气、氢气等）、蒸汽（饱和/过热蒸汽）

‌禁用场景‌：高粘度液体、含大量固体颗粒/气泡的两相流、 强腐蚀无对应防护材质的介质

雷诺数要求：必须保证管道雷诺数处于‌2×10⁴~7×10⁶‌区间，否则测量准确度会大幅下降

 按实际流量选口径 ‌

禁止直接按管道口径选表，需先计算工况下的大小流量

液体推荐流速范围：0.5~7m/s，气体推荐流速范围：5~50m/s，蒸汽推荐流速范围：10~40m/s

若管道口径大但实际流量偏小，可采用缩径方案提升测量段流速，避免小流量无信号、误差超20%的问题

  功能配置‌

配置类型 | 适用场景

普通基础款 | 温压稳定的常温常压水、固定工况空气管道 | 结构简单、接线少、即插即用、成本低 |

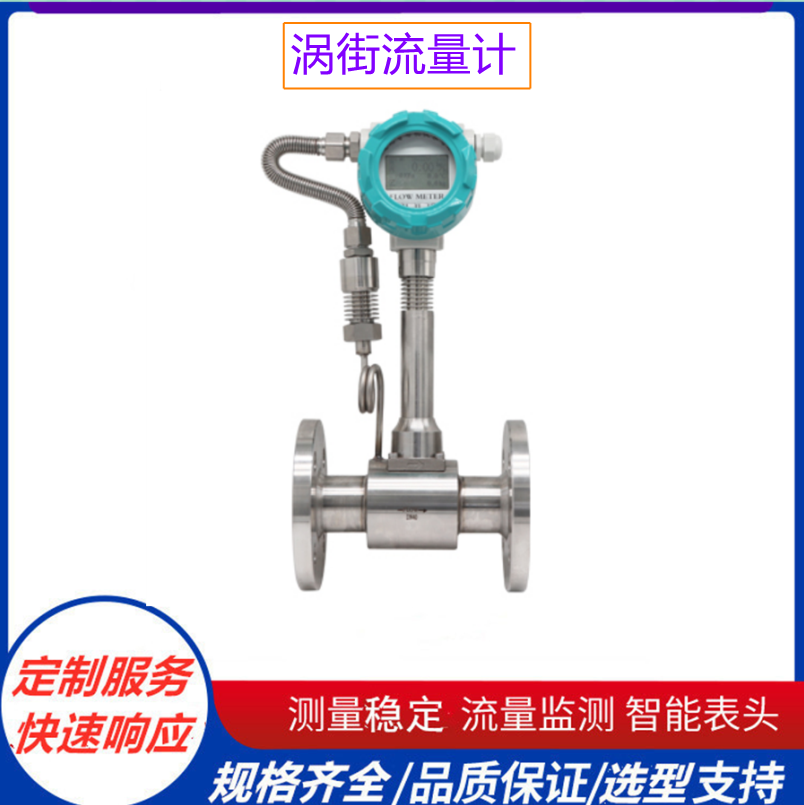

温压补偿一体款 | 蒸汽、天然气、能源贸易计量、化工配料场景 | 内置PT100热电阻+压力变送器，实时将体积流量换算为标况/质量流量 |

抗振 | 化工、油气等现场振动大的工况 |

 匹配工况参数细节‌

耐温耐压：常规款覆盖-40℃~350℃，高压款可支持10MPa，适配高温导热油、高压氢气等特殊工况

材质选择：常规工况选304不锈钢，腐蚀性介质选316L不锈钢或哈氏合金

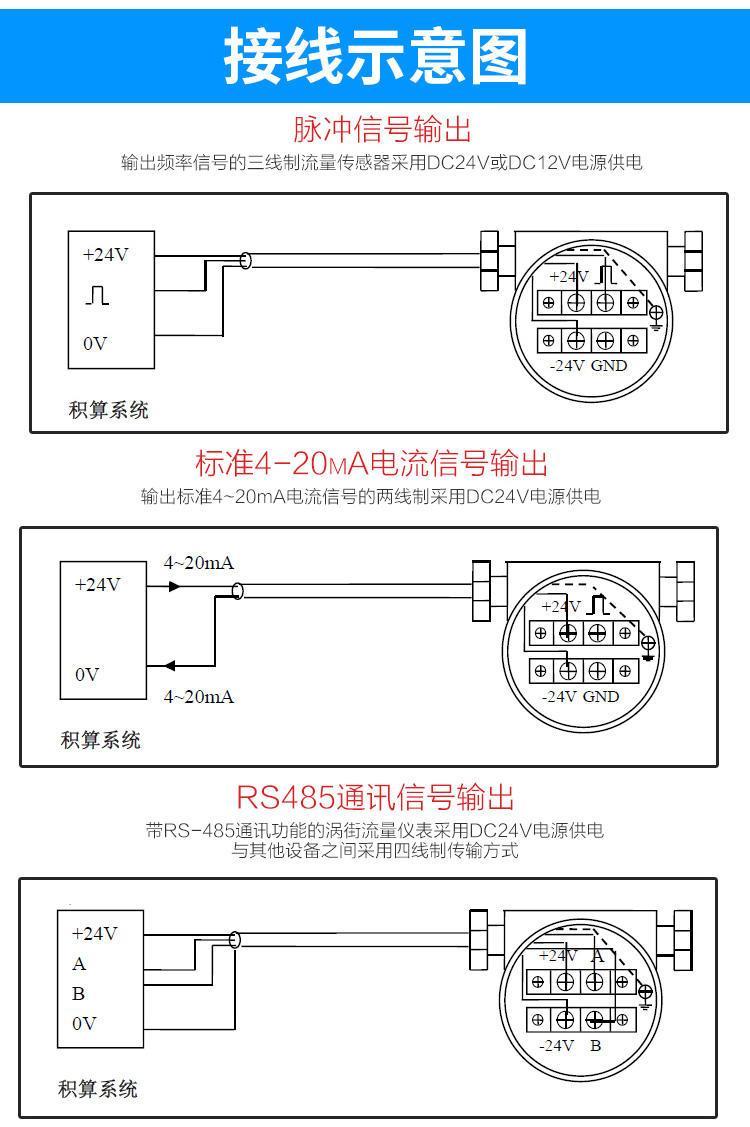

输出信号：工业主流选4~20mA+HART协议，远传距离可达1000m，也可选择脉冲输出、电池供电就地显示款

防护等级：常规选IP65，户外/潮湿恶劣环境可选IP68

 确认安装配套要求‌

直管段要求：上游直管段≥10D（D为仪表口径），下游直管段≥5D，保证流态稳定

配套附件：按介质温压等级选对应法兰垫片、屏蔽信号电缆，

接地要求：接地电阻≤4Ω，避免电磁干扰导致信号失真

二、典型工业场景选型参考

‌压缩空气/低压氮气‌：选抗振型，准确度±1.0%，法兰连接，配套304不锈钢配对法兰

‌循环冷却水/除盐水‌：选液体款，准确度±1.5%，适配对应大口径管道

‌氢气/高压气体‌： 材质为S316，压力等级要求

‌蒸汽计量/能源结算‌：必须选温压补偿一体款。
