涡轮流量计选型步骤（工业通用，液体 / 气体分开说明）

一：确定被测介质基础参数（选型前提）

1. 介质类型

液体涡轮：清水、柴油、润滑油、甲醇、乙二醇、有机溶剂等低粘度清洁液体

禁用：高粘度油、含大量颗粒杂质、强腐蚀无衬里工况

气体涡轮：空气、氮气、天然气、煤气、压缩空气等干燥洁净气体

禁用：带水汽、粉尘、焦油的脏污气体

2. 介质关键物性

工作温度：低 / 高温度（决定叶轮、轴承、壳体材质）

工作压力：操作压力、设计压力（壳体耐压等级 PN16/PN25/PN40）

介质粘度

液体涡轮：常规适用粘度≤50mm²/s；高粘度需特殊修正或更换仪表

腐蚀性：有无酸碱、有机溶剂，选定材质（304/316L 不锈钢、衬四氟）

介质洁净度：有无固体颗粒、纤维、淤泥；杂质多需前置过滤器

二：核算流量范围，确定公称口径 DN

1. 获取工况流量

液体：m³/h、L/min；气体：标方 Nm³/h（标准状态 0℃/20℃）

重点：气体涡轮必须区分工况流量和标准流量，不能直接用标方选口径

2. 涡轮通用流速区间

液体涡轮

流速：0.6～6 m/s

测量流速≈0.3 m/s，超 6m/s 磨损加剧、噪音大

气体涡轮

流速：3～30 m/s

低于下限流量误差大幅超标，高于上限冲击叶轮

3. 口径计算

根据管道内径算截面积

用流量反推流速，匹配流速区间

同一流量下选偏大口径保证下限测量准确度；流量波动大时避免流速超出区间

示例：小流量液体不要选大 DN，否则低流量测不准；大流量不要过小 DN，易磨损叶轮

三：区分液体涡轮 / 气体涡轮，选定仪表类型

1. 液体涡轮流量计细分

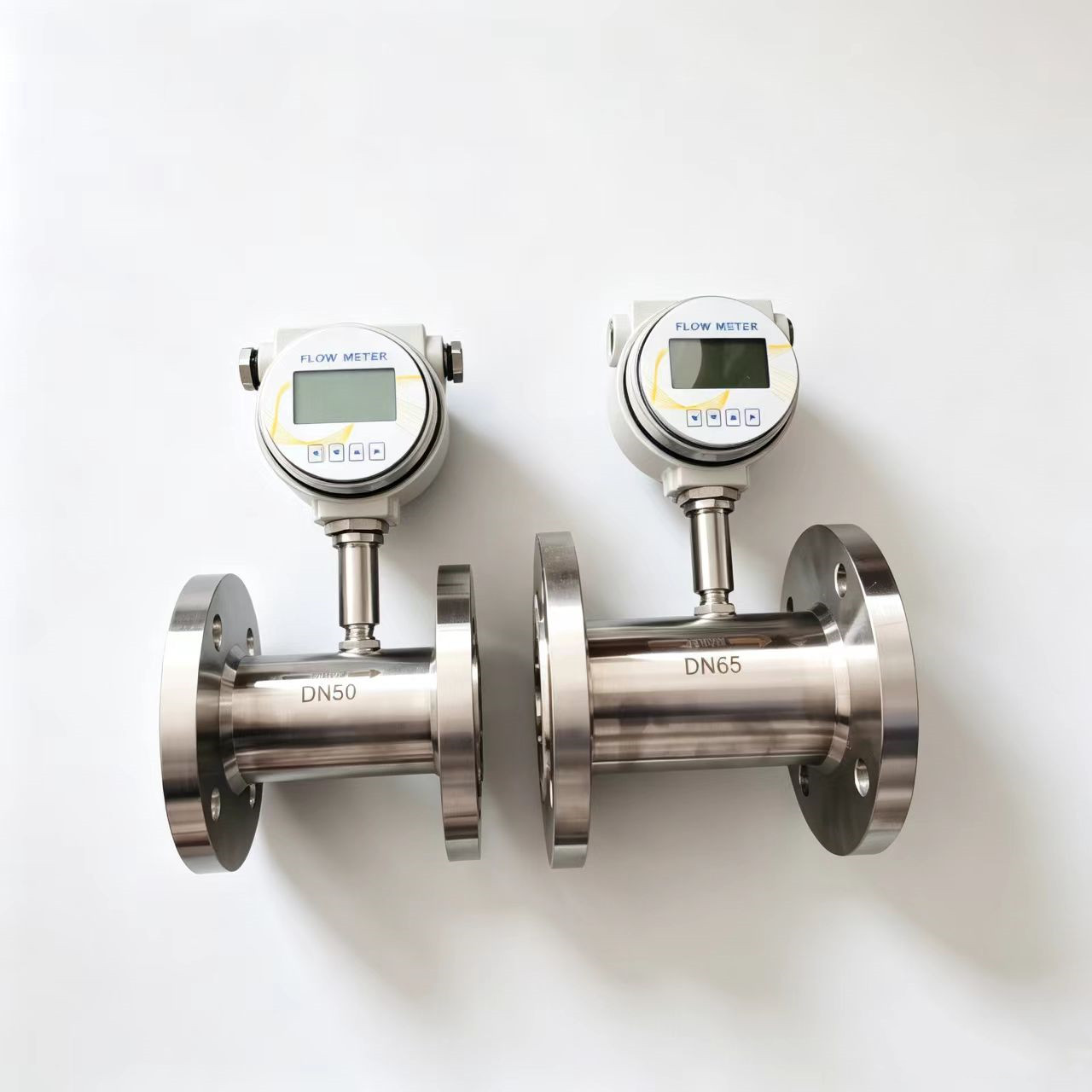

标准法兰式涡轮：管道大流量，DN15~DN200

螺纹微型涡轮：小流量加药、实验室，DN4/DN6/DN10

插入式涡轮：大管道 DN200 以上，降低成本，准确度略低

防腐型涡轮：内衬 PTFE，用于弱酸弱碱有机溶剂

2. 气体涡轮流量计细分

普通气体涡轮：常温常压空气、氮气

智能温压补偿一体涡轮：天然气、压缩空气（内置温压，直接输出标方流量）

四：结构材质匹配（防腐、耐温耐压）

壳体：304 不锈钢（通用）、316L（腐蚀介质）

叶轮：304/316、塑料（轻介质低磨损）、硬质合金（含微量颗粒）

轴承：碳化钨 、石墨、陶瓷（无润滑介质）

衬里：PTFE 四氟（酸碱、强有机溶剂）

密封件：氟橡胶 （油、溶剂）、丁腈 NBR（清水空气）、硅胶（高温）

五：输出信号与配套电气选型

脉冲信号（基础）：脉冲，接二次显示仪、PLC 计数

4-20mA 模拟量：对应瞬时流量，远传工控系统

智能一体型：液晶显示瞬时 / 累积流量，带 RS485 Modbus 通讯

供电：24VDC 工业供电、电池供电（无外接电源现场）

六：现场安装工况校核

直管段要求

涡轮前直管段≥10DN，后≥5DN；弯头、阀门、泵后需加长至 15~20DN

安装方式：水平安装为主；液体涡轮禁止气体积存在表头，高点排气

压力损失：大流量高压管网核算压损，避免影响工艺压力

振动环境：泵、压缩机旁需加减震支架，防止叶轮误脉冲

配套附件：过滤器（介质含杂质必装）、阀门、旁路、消气器（液体带气泡）

七：准确度、功能

准确度等级

液体涡轮：0.5 级、1.0 级

气体涡轮：1.0 级、1.5 级

累积功能：总量清零、定量控制输出
