电磁流量计基于法拉第电磁感应定律：导体切割磁力线，产生感应电动势。

简单一句话：导电的液体在磁场中流动，切割磁感线，两端产生电压，电压大小和流速成正比。

电磁流量计 选型指南电磁流量计

 前提：介质必须导电！

不适用：纯水、油品、有机溶剂、气体、蒸汽、塑料颗粒等不导电介质。一、先明确核心适用边界✅ 适用：污水、自来水、酸碱盐溶液、矿浆、浆料、泥浆、纸浆（导电液体）

❌ 禁用：柴油、润滑油、汽油、酒精（低导电）、蒸馏水、气体、固体粉体导电率低要求：一般≥5μS/cm；

纯水导电率低，不能用电磁流量计。二、分步选型流程1. 工艺介质参数（收集条件）1）介质名称：清水 / 污水 / 盐酸 / 氢氧化钠 / 矿浆 / 污泥等

2）介质导电率

3）温度：正常温度、高低温度

4）工作压力： 操作压力

5）固含 / 颗粒：有无泥沙、纤维、固体颗粒（决定衬里、电极）

6）腐蚀性：弱酸、弱碱、强腐蚀、氯离子浓度

7）粘度：电磁流量计几乎不受粘度影响 2. 口径与流速选择【容易选错】电磁流量计流速区间：0.6～3 m/s

污水、清水常用：1.0～2.5 m/s

含颗粒浆料：控制在 1.0～2.0m/s，降低衬里磨损

小测量流速一般≥0.3 m/s（低于下限测量误差大、零点漂移）

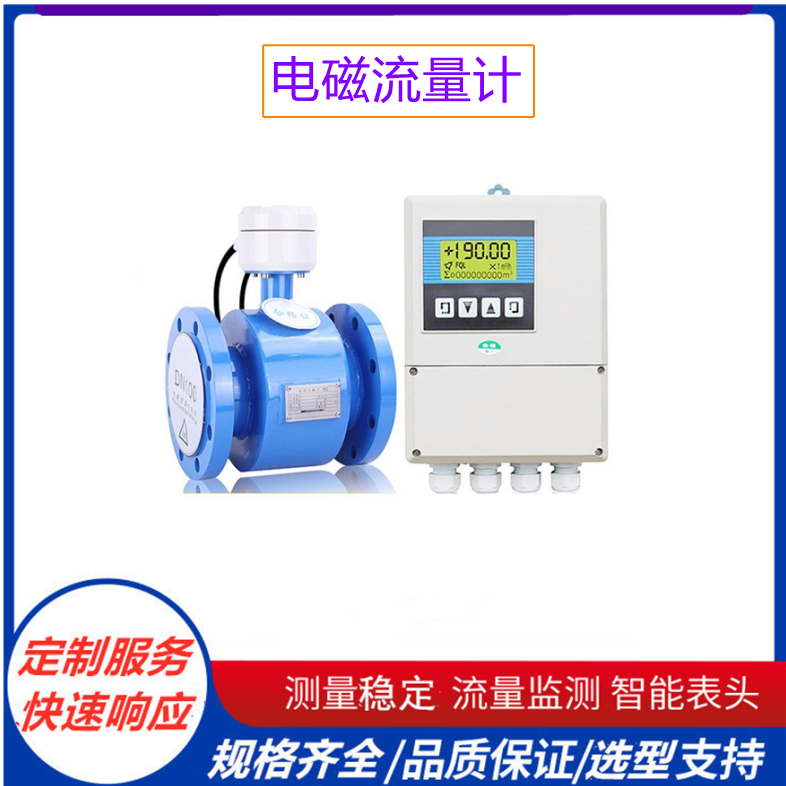

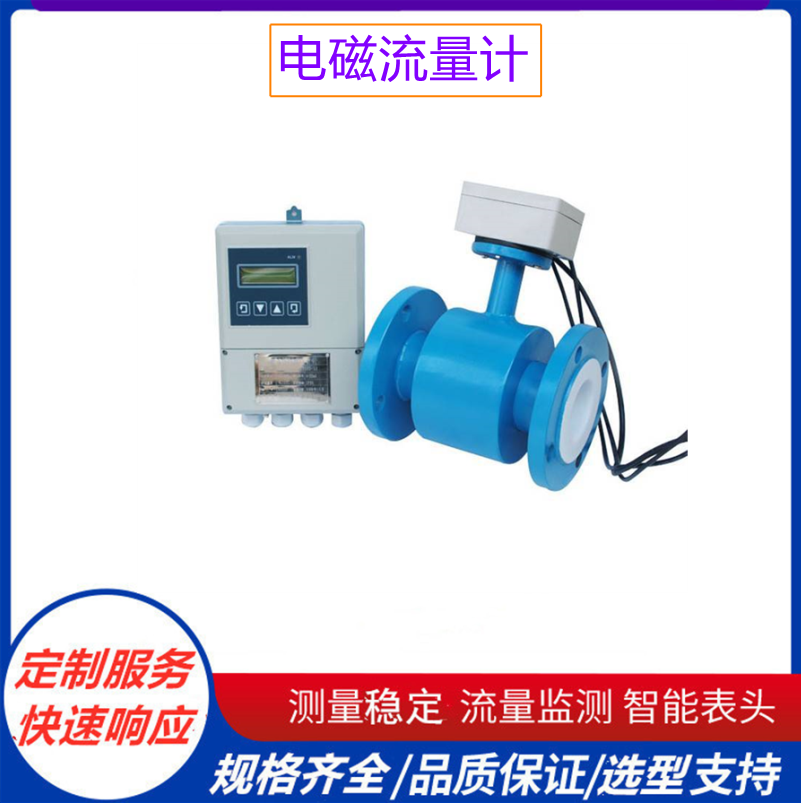

传感器管道上，变送器远程安装；

适用：

介质高温，热量传导影响表头

管道震动巨大

地下管道、井下、潮湿容易腐蚀表头位置

⚠️ 分体必须严格遵守厂家线缆长度限制，不能随意加长信号线！

6. 信号输出与功能选型1）基础输出

4～20mA 二线制 / 四线制（接入 PLC、DCS 常用）

脉冲输出（累计流量，接流量积算仪）

2）数字通讯

RS485 Modbus-RTU、HART、（按需选配）

3）显示：现场液晶显示（瞬时流量 + 累计流量）/ 无显示型（仅远传）

7. 防护等级

普通水处理厂房：IP65

地下井、户外长期浸水：IP67/IP68

电磁流量计安装要求

电磁流量计信号微弱，接地、满管、直管段、避干扰是四大要求，安装不当是现场故障主要原因。

一、管道位置：必须保证满管

水平管道，电极轴线水平布置，电极不要装在管道顶部（积气盖住电极）、不要装管道底部（沉淀泥沙覆盖电极）。

禁止安装在管道高点，容易聚集气体造成测量跳动。

垂直管道：介质自下而上流动；自上而下容易出现非满管，不允许。

下游有背压，出口不要直接通大气，防止出现半管。

半管、不满管现象：流量零点漂移、读数乱跳、无流量显示有数值。

二、直管段要求

上游（流入侧）：≥5DN

下游（流出侧）：≥2DN

前面有弯头、三通、球阀、闸阀、泵出口时：

单个 90° 弯头：上游≥5DN

两个不在同一平面的弯头：上游≥10DN

调节阀尽量装在流量计下游；不要把调节阀装在流量计前面。

DN 代表流量计公称通径，不是工艺管道。

三、接地要求

电磁流量计靠介质形成信号回路，接地不良会零点漂移、数值乱跳。

仪表本体、法兰必须接地；单独接地极，接地电阻＜10Ω。

金属管道：

流量计两侧法兰，用接地铜线缆跨接，把介质电位引到仪表地。

非金属管道（PVC、玻璃钢）：

必须加装接地环（接液接地环），否则无法采集介质电位，仪表无法正常工作。

禁止和大功率电机、变频器共用接地排。

四、环境要求

避开强磁场、大功率电机、变频器、高压电缆，防止电磁干扰；无法避开要保持距离，电缆穿屏蔽钢管。

避免暴晒雨淋，露天加保护罩；。

环境温度：转换器一般 -20～+60℃；传感器不要超内衬允许温度。

五、布线与接线

传感器‑转换器之间用屏蔽电缆，不可随意替换普通电缆。

信号线和动力电缆分开走线，不能同穿一根线管。

屏蔽层单端接地，只在转换器一端接地，传感器侧屏蔽层不要接地。

电缆不要加长，如需加长，按厂家规定，禁止中间随便剥接。

六、阀门、旁路设置

建议设置：上游切断阀 + 下游切断阀 + 旁路阀，方便检修清洗传感器，不用停车排空管线。

开关阀尽量缓慢启闭，避免冲击。
