电磁流量计 选型指南电磁流量计

原理：导电液体切割磁感线产生感应电动势；

 前提：介质必须导电！

不适用：纯水、油品、有机溶剂、气体、蒸汽、塑料颗粒等不导电介质。一、先明确核心适用边界✅ 适用：污水、自来水、酸碱盐溶液、矿浆、浆料、泥浆、纸浆（导电液体）

❌ 禁用：柴油、润滑油、汽油、酒精（低导电）、蒸馏水、气体、固体粉体导电率低要求：一般≥5μS/cm；

纯水导电率低，不能用电磁流量计。二、分步选型流程1. 工艺介质参数（收集条件）1）介质名称：清水 / 污水 / 盐酸 / 氢氧化钠 / 矿浆 / 污泥等

2）介质导电率

3）温度：正常温度、高低温度

4）工作压力： 操作压力

5）固含 / 颗粒：有无泥沙、纤维、固体颗粒（决定衬里、电极）

6）腐蚀性：弱酸、弱碱、强腐蚀、氯离子浓度

7）粘度：电磁流量计几乎不受粘度影响 2. 口径与流速选择【容易选错】电磁流量计流速区间：0.6～3 m/s

污水、清水常用：1.0～2.5 m/s

含颗粒浆料：控制在 1.0～2.0m/s，降低衬里磨损

小测量流速一般≥0.3 m/s（低于下限测量误差大、零点漂移）

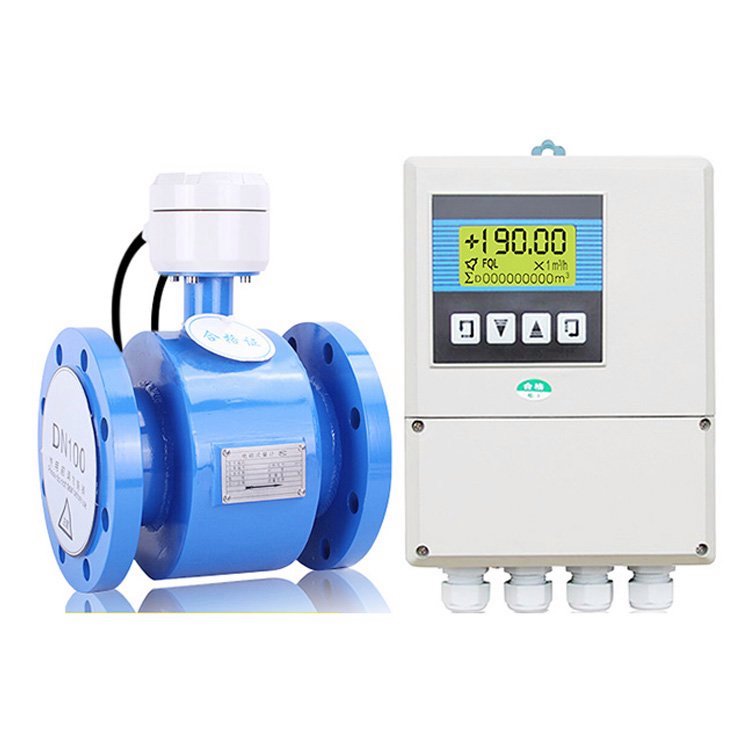

传感器管道上，变送器远程安装；

适用：

介质高温，热量传导影响表头

管道震动巨大

地下管道、井下、潮湿容易腐蚀表头位置

⚠️ 分体必须严格遵守厂家线缆长度限制，不能随意加长信号线！

6. 信号输出与功能选型1）基础输出

4～20mA 二线制 / 四线制（接入 PLC、DCS 常用）

脉冲输出（累计流量，接流量积算仪）

2）数字通讯

RS485 Modbus-RTU、HART、（按需选配）

3）显示：现场液晶显示（瞬时流量 + 累计流量）/ 无显示型（仅远传）

7. 防护等级

普通水处理厂房：IP65

地下井、户外长期浸水：IP67/IP68

8. 过程连接、压力等级连接方式：

1）法兰连接 ：HG/T20592 国标 法兰 压力 PN10、PN16、PN25

2）卡箍卫生型（食品、医药）

3）螺纹小口径（DN15 及以下小流量）压力等级：流量计公称压力＞系统大工作压力，预留安全余量。三、安装配套要求（选型同步考虑）1）直管段要求：

上游直管段≥5D，下游≥3D；阀门、弯头、泵出口会造成流场畸变，不足直管段会增大误差。

2）必须保证管道满管！

不满管、半管液体，电磁流量计严重失准；

水平管道建议略倾斜；垂直管道推荐上进下出。

3）避免负压工况，负压会导致衬里吸瘪脱落（PTFE 衬里尤为明显）。
