恒压供水系统流量计选型

一、先梳理核心工艺参数（选型基础）

1. 流量范围

• 小流量  、额定流量  、大流量

• 恒压供水特点：变频泵小流量低频运行，夜间流量低，流量计必须覆盖小流量，避免小流量测不出

• 选型原则：常用工作流量落在流量计量程 30%～70% 区间；不要按泵额定流量直接选，很多泵房夜间流量只有峰值 10%~20%

2. 管道口径：DN50/DN80/DN100/DN150 普遍

3. 介质：常温清水，温度 5～45℃；压力一般≤1.6MPa

4. 使用目的区分：

   ✅仅泵房内部监测、变频闭环控制 → 过程监测表

5. 安装条件：直管段长短、有无弯头、阀门、是否允许断管施工

二、流量计

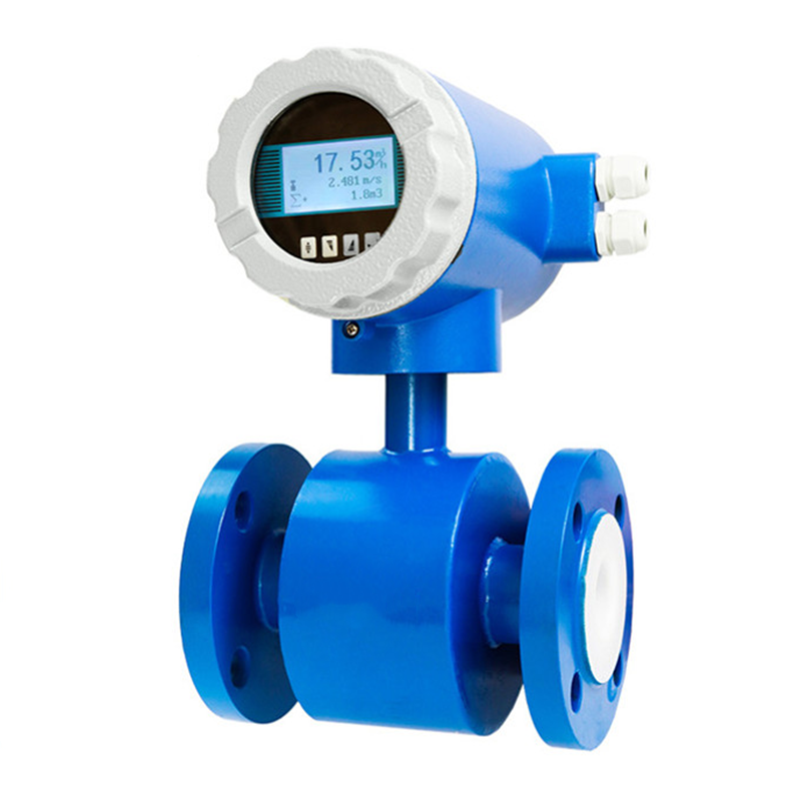

1. 电磁流量计

• 低始动流量，小流量测量性能优秀，适配变频供水夜间低流量工况

• 无阻挡、无压损，不增加管网阻力，不会加重水泵负荷（恒压供水关键）

• 准确度 0.5 级 / 1.0 级可选；可带 4-20mA、RS485，方便接入 PLC / 变频控制系统

• 316L 电极、橡胶内衬，自来水完全适配

  缺点

• 需要良好接地；管道不满管会报错；价格高于涡轮

  选型要点

  内衬：天然橡胶 / 聚氨酯（清水通用）

  电极：316L 不锈钢

  压力等级 PN16；一体式 / 分体式（泵房潮湿环境优先一体式 IP67）

  直管段：前 5D 后 3D
