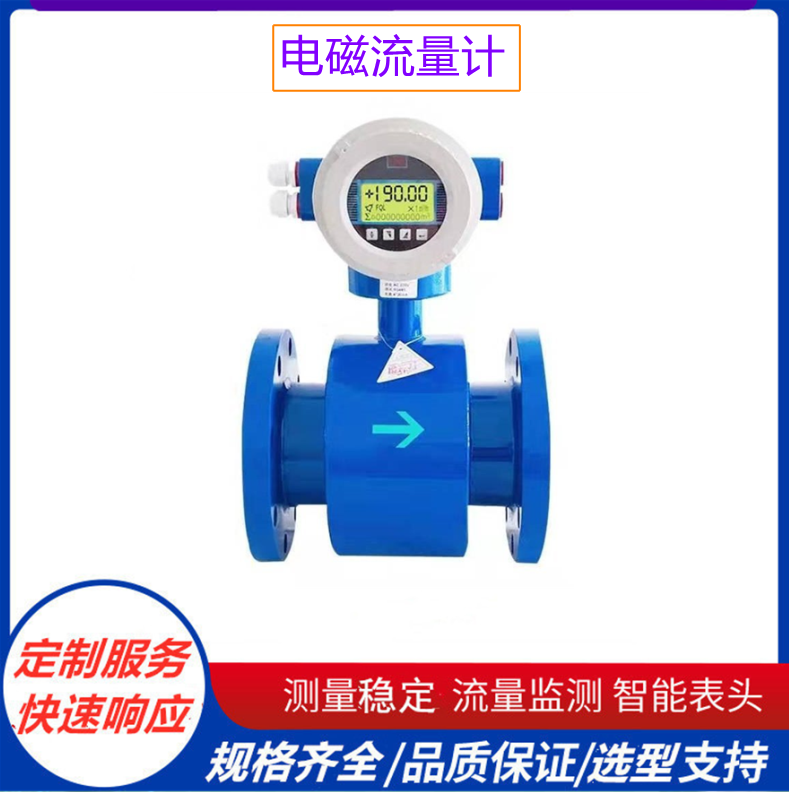

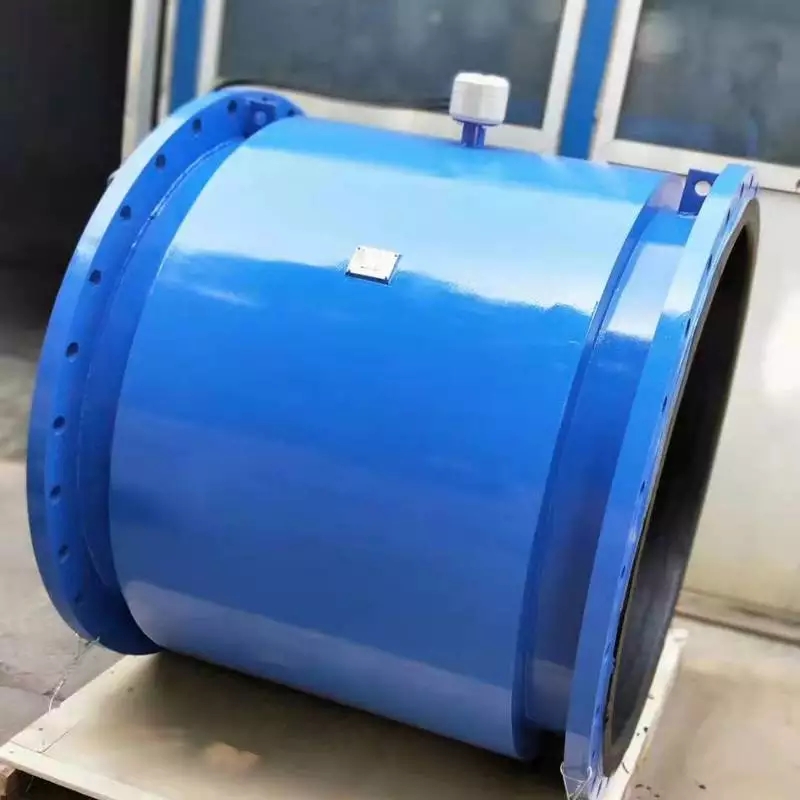

DN900电磁流量计

电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表.

电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业。

电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

 性能特点

仪表结构简单、可靠，无可动部件，工作寿命长。

无截流阻流部件，不存在压力损失和流体堵塞现象。

无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

有管道式、插入式等多种流量计型号。

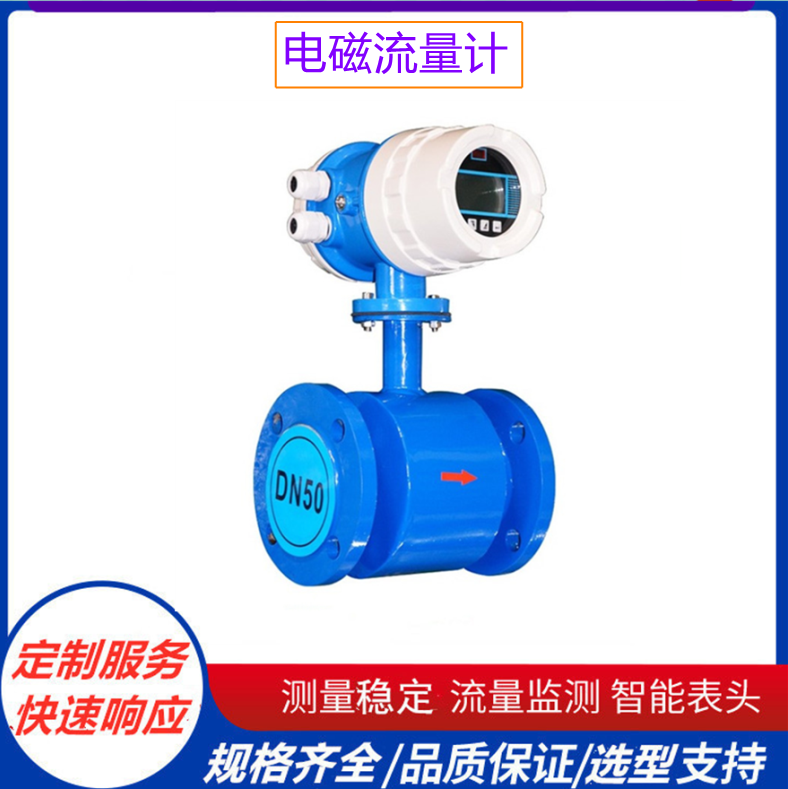

具备一体化和分离型两种型式。

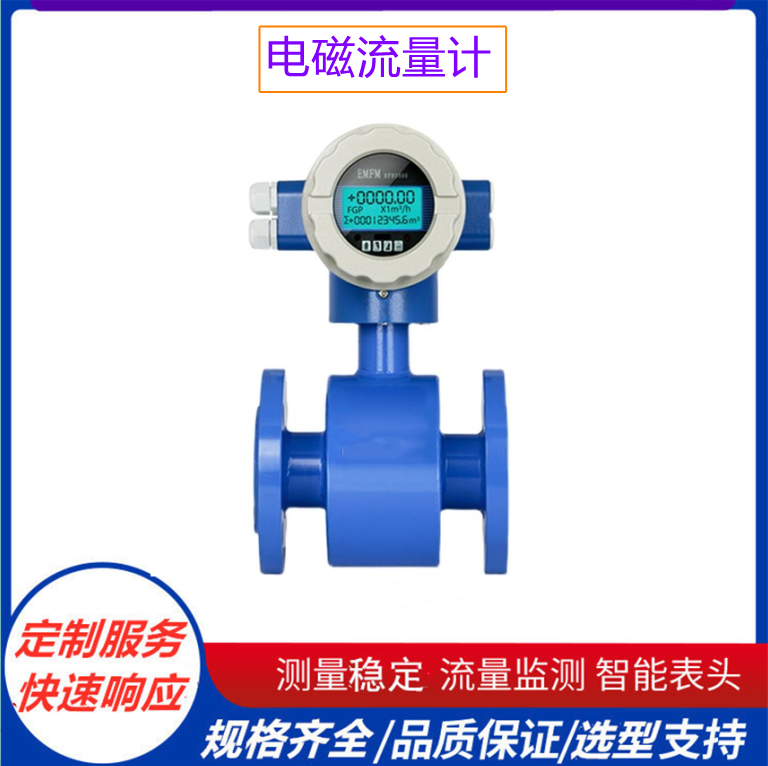

LCD背光显示。

技术参数

仪表准确度：管道式0.5级、1.0级；插入式2.5级

测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

流速范围：0.2～8m/s

工作压力：1.6MPa

环境温度：-40℃～+50℃

介质温度：聚四氟乙烯衬里≤180℃

橡胶材质衬里≤65℃

外磁干扰：≤400A/m

外壳防护：一体化型： IP65；

分 离 型：  传感器IP68(水下5米，于橡胶衬里)

转换器IP65

输出信号：4～20mA.DC，负载电阻0～750Ω

通讯输出：RS485或CAN总线

电气连接：M20×1.5内螺纹，φ10电缆孔

电源电压：90～220V.AC、24±10%V.DC

功耗：≤10VA

仪表选型

量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，流速应不小于0.2m/s，应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量准确度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

      Q=πD²V/4

Q:流量（㎡/h）  D:管道内径   V：流速（m/h）

电磁流量计的量程Q应大于预计的流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
