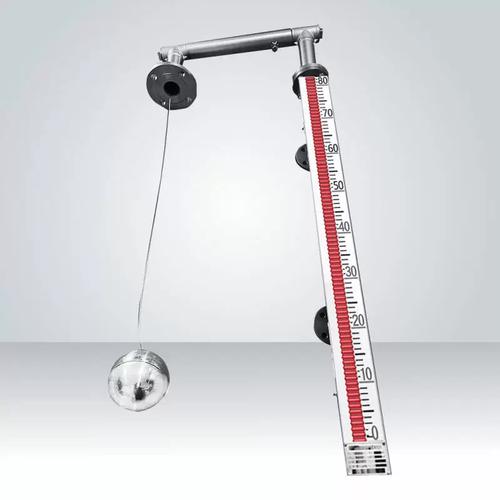

浮标液位计选型结构组成

浮标液位计又称磁性浮子液位计，的工作原理主要基于阿基米德浮力原理和磁性耦合传递磁藕合原理。其核心是通过连通器结构，使测量管导管内的液位与容器内液位保持一致。    当容器内液位变化时，通过连通器原理，测量管内的液位同步变化，磁性浮子在浮力作用下随之升降。浮子内部的永磁体产生强磁场，该磁场穿透非导磁的测量管壁，作用到外部的翻板指示器上    。在浮子磁场的作用范围内，翻板指示器中对应高度的翻片，其涂有磁性材料的一面红色被吸引转向测量管壁，而非磁性面白色被推开向外。液位上升时，翻片由白色转为红色；下降时由红色转为白色，红色翻片与白色翻片之间形成清晰的分界线，该分界线即指示容器内的实际液位高度。
