一、管道流量计的类型与适用场景

管道流量计按原理分为接触式与非接触式两大类，常见类型及适用场景如下：

1. 差压式流量计（接触式）

原理：通过测量流体流经孔板、文丘里管等节流装置前后的压力差计算流量；

特点：结构简单、成本低，但压力损失大（约10%~20%）；

适用场景：中大流量（DN50~DN1000）、中低压（≤10MPa）的工厂循环水、供暖管道。

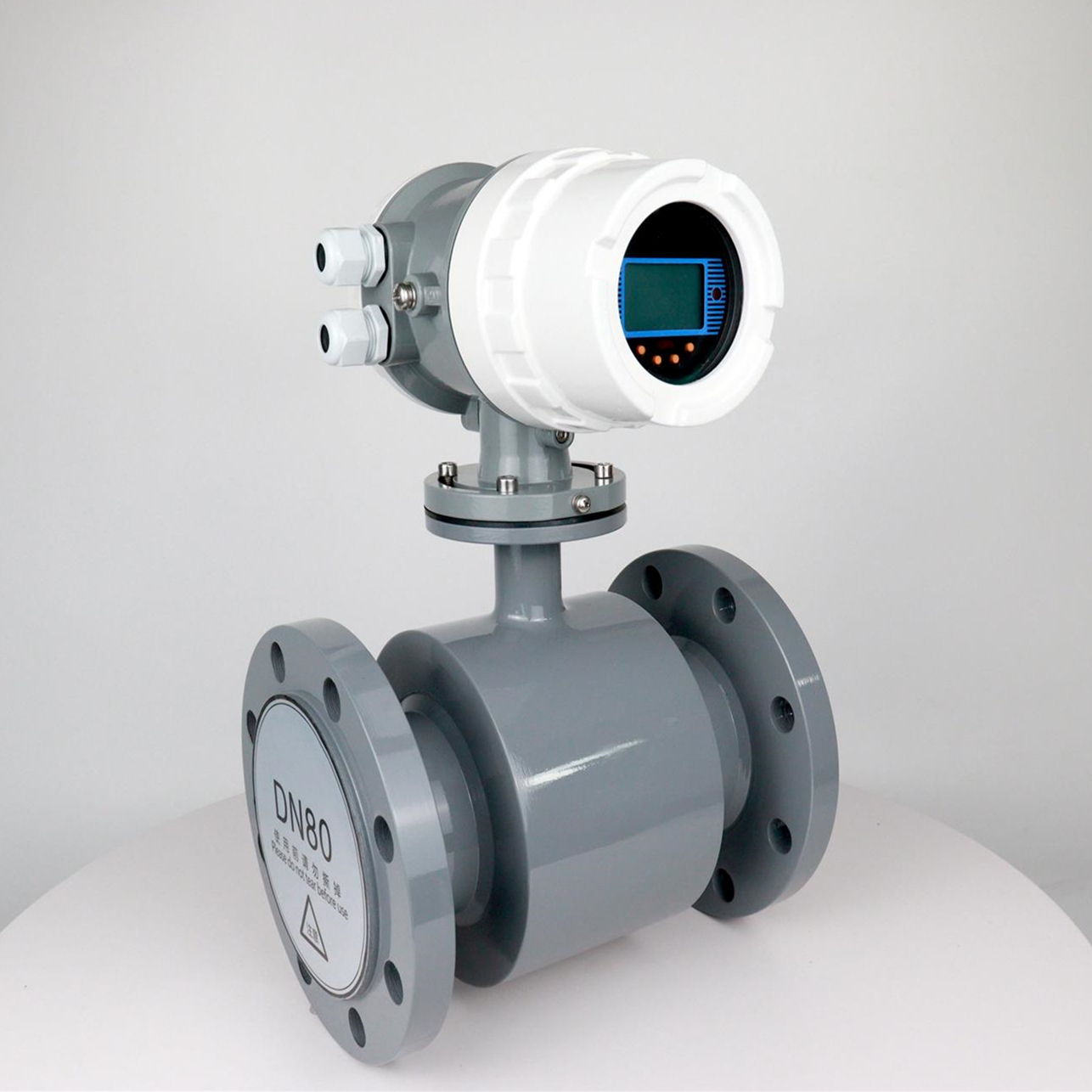

2. 电磁式流量计（接触式）

原理：利用导电流体切割磁感线产生电动势测量流量；

特点：无节流部件、压力损失小，准确度±0.5%~±1%FS；

适用场景：导电液体（如酸碱液、污水）的中低流量管道（DN15~DN300）。

3. 涡街式流量计（接触式）

原理：流体流经漩涡发生体时产生周期性漩涡，通过频率计算流量；

特点：无运动部件、压力损失小（约2%~5%），准确度±1.0%~±2%FS；

适用场景：清洁流体（如蒸汽、压缩空气）的中低流量管道（DN15~DN300）。

4. 超声波式流量计（非接触式）

原理：通过超声波顺流/逆流传播时间差计算流速；

特点：量程比宽（1:100~1:500），抗腐蚀；

适用场景：大管径（DN100~DN3000）、高湿度/含颗粒的流体（如沼气、泥浆管道）。

二、管道流量计选型的四大关键参数

1. 介质特性适配

腐蚀性：接触强酸/强碱（如盐酸、硫酸）选316L不锈钢或哈氏合金材质；含颗粒流体选耐磨涂层（如聚四氟乙烯）

或非接触式（超声波/电磁式）。

粘度：高粘度流体（如泥浆、树脂）选低流速设计（流速≤1m/s）或刮刀式电极（防粘附）；清洁流体可选普通型。

温度：高温流体（＞100℃）选耐高温材质（如陶瓷衬里、钨钢）；低温流体（＜-40℃）选宽温型电子元件。

2. 流量范围与准确度

量程选择：根据实际流量（预留20%冗余）确定。例如：

小型管道（≤50mm）：0~10m³/h；

中型管道（DN100~DN300）：0~50~100m³/h；

大型管道（DN500以上）：0~500m³/h以上。

3. 环境适应性

防护等级：户外/潮湿环境选IP65（防尘防水），水下/高粉尘环境选IP68（如污水池管道）；

温度范围：极端温度场景（如-40℃~150℃）选宽温型仪表。

4. 安装与维护

直管段要求：差压式需前10D后5D（D为管径），涡街式需前15D后5D（避免流场扰动）；
