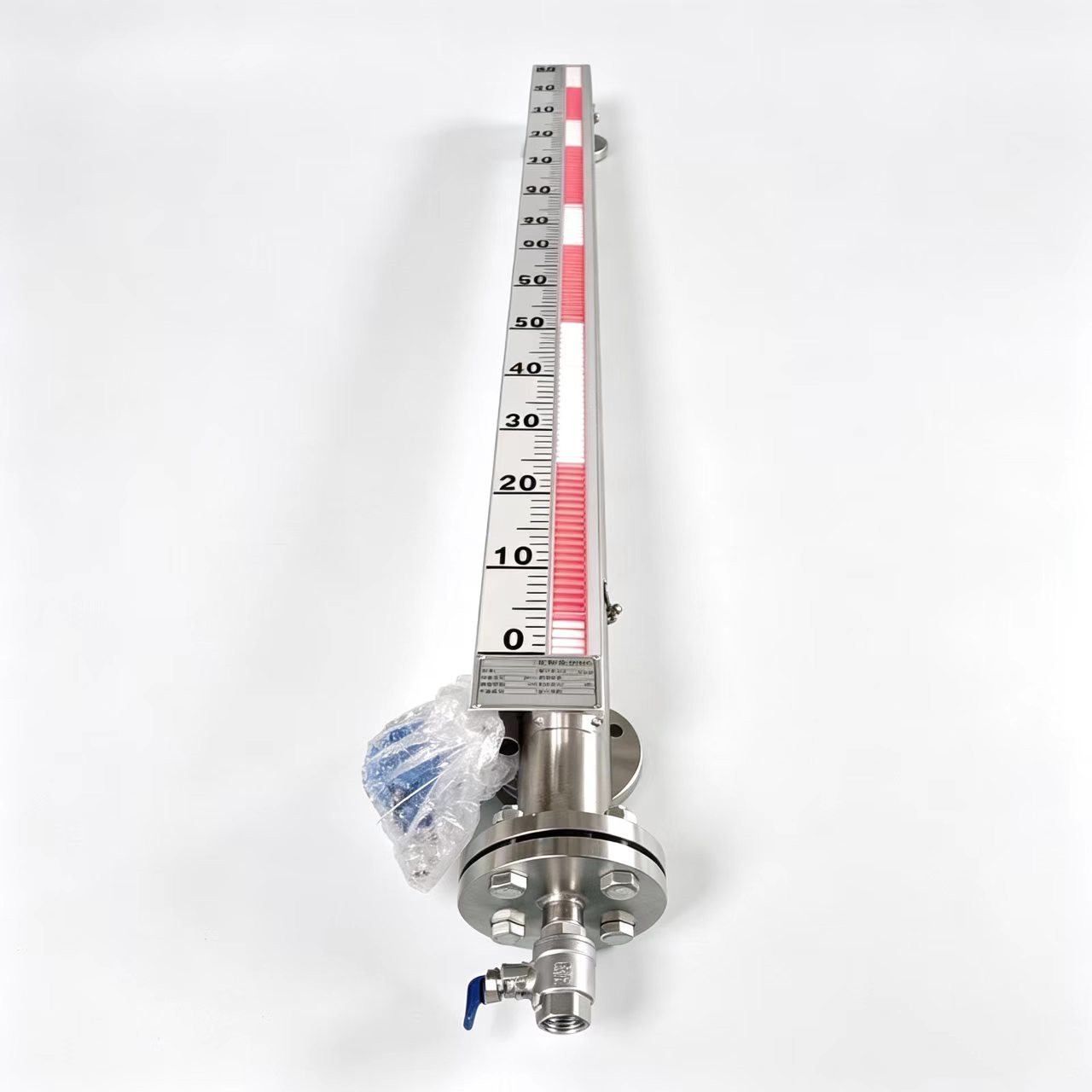

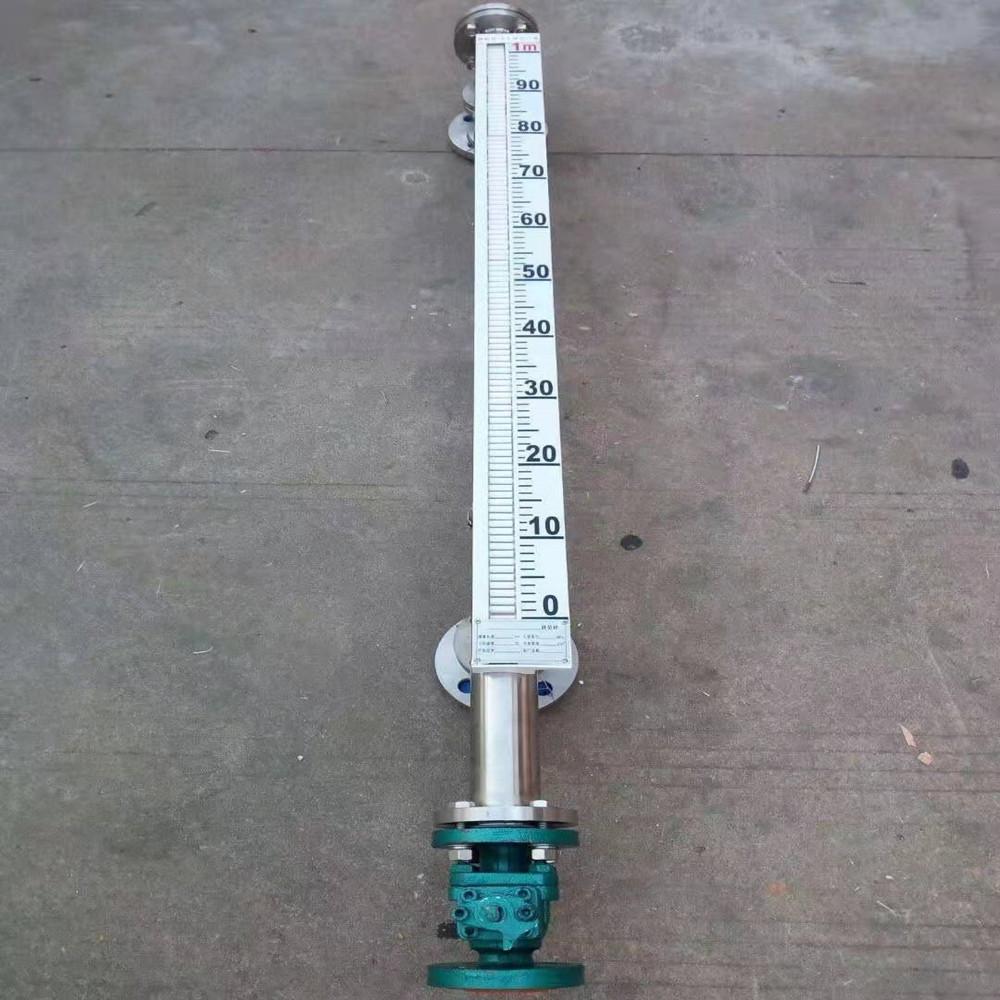

远传磁翻板液位计

‌远传磁翻板液位计‌是一种既能现场直观显示液位，又能将信号远程传输到控制室的工业仪表，广泛用于石油、化工等行业的液位测量与控制 。‌‌

主要功能与适用场景

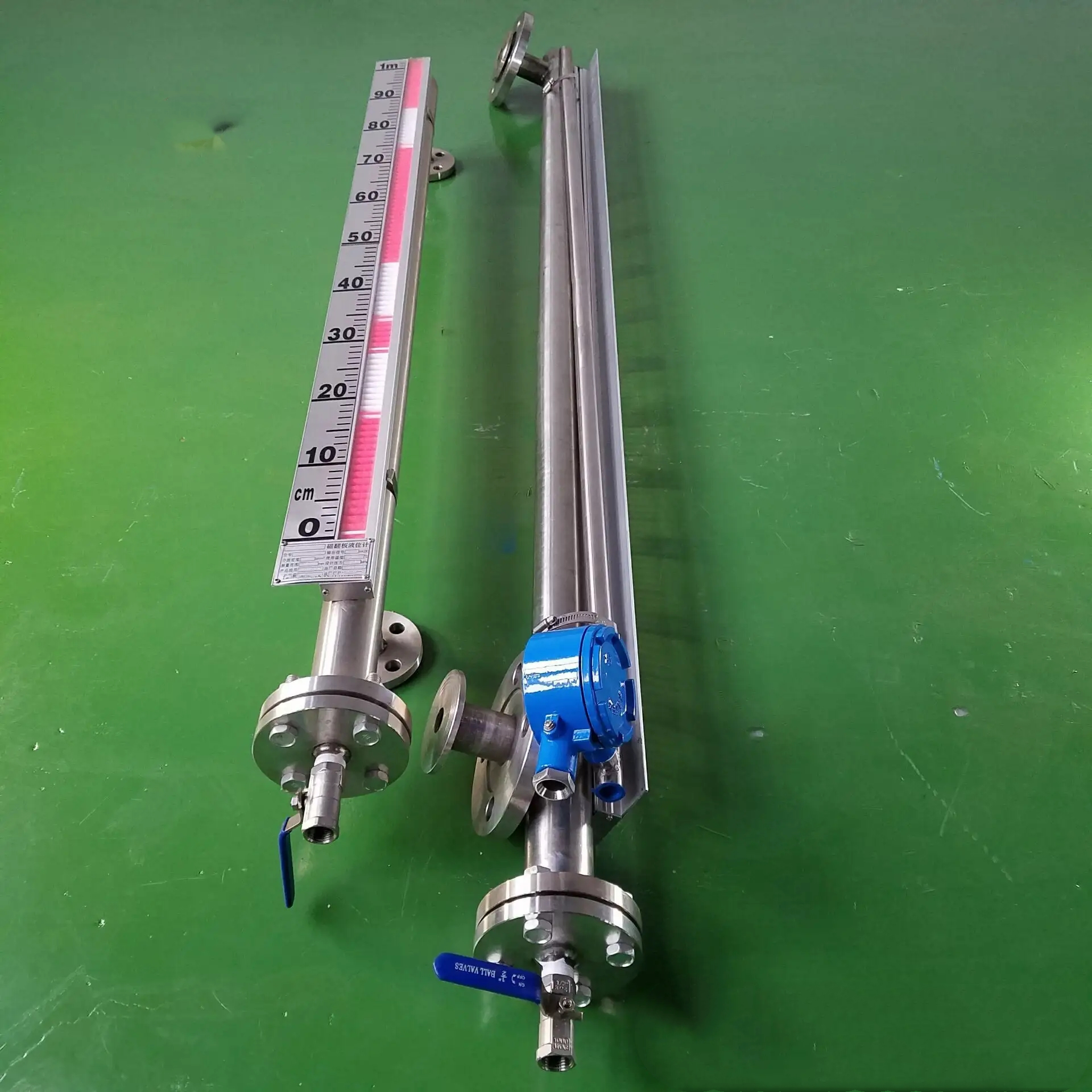

‌功能‌：该设备由基本型磁翻板液位计与远传变送器两部分组合而成，集现场指示、远传输出和控制报警于一体 。

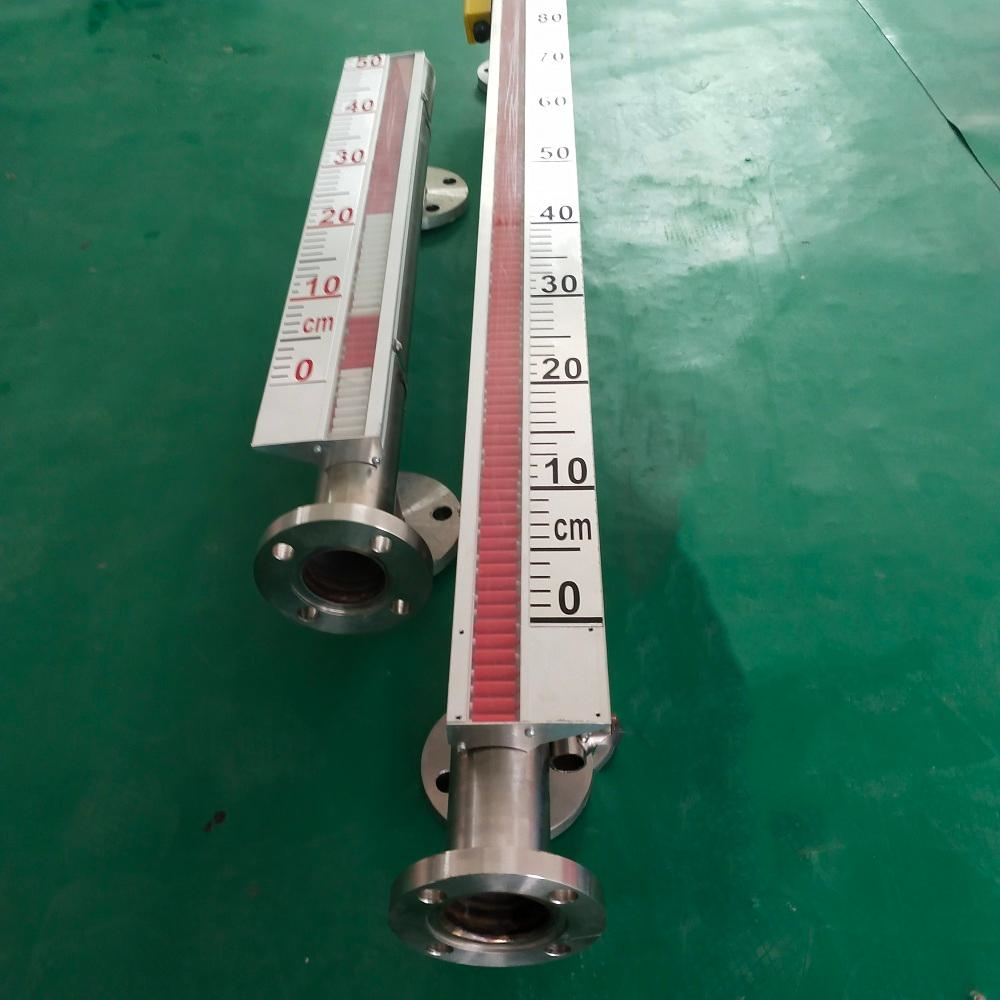

‌就地显示‌：通过红白翻柱翻转清晰指示液位高度，观察角度可调整 。

‌远程传输‌：将液位变化转换为 4～20mA 标准电流信号，实现远程监测与控制 。‌‌

‌适用行业‌：广泛应用于电力、石油、化工、冶金、环保、船舶、食品等行业 。

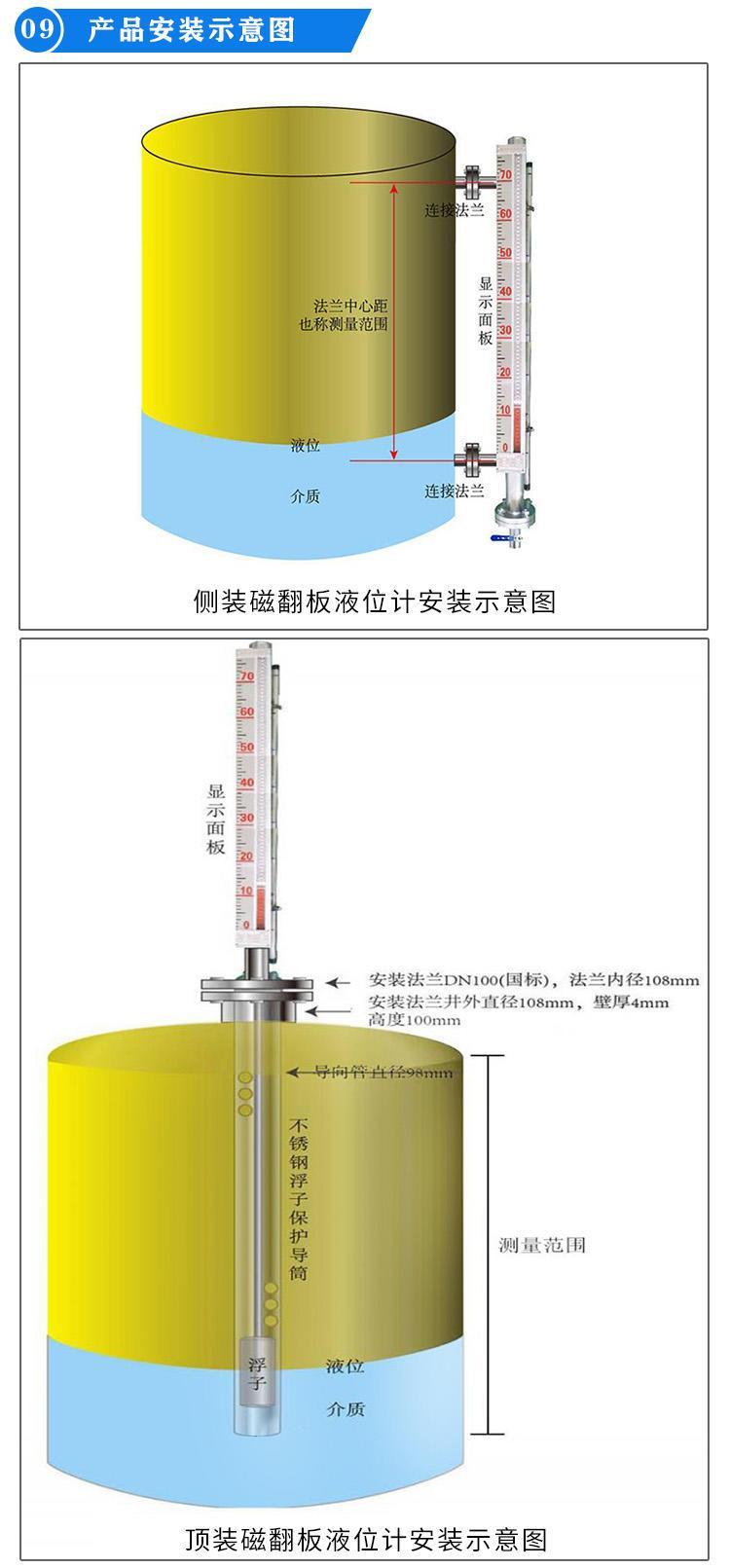

‌适用设备‌：各类塔、罐、槽、球型容器、锅炉、贮液罐、反应罐、发酵罐等 。

‌特殊工况‌：适用于高温、防爆、防腐、食品饮料等特殊场合，部分型号支持伴热保温或防霜设计 。‌‌

工作原理与信号输出

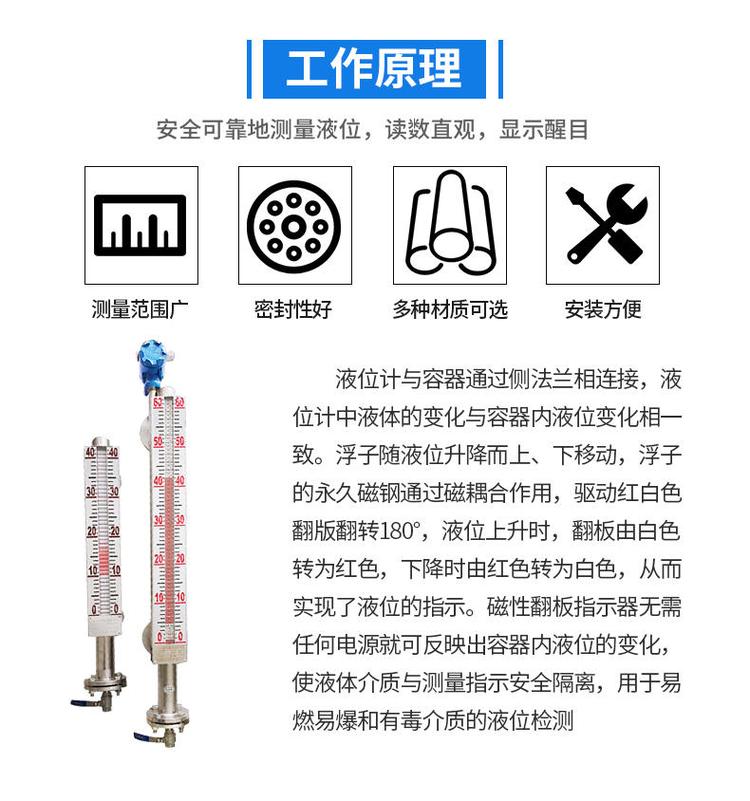

‌液位指示原理‌：基于连通器、浮力和磁性耦合作用 。

‌浮子联动‌：主导管内磁性浮子随液位升降，内部磁钢驱动外部翻柱翻转 180°。

‌颜色变化‌：液位上升时翻柱由白转红，下降时由红转白，红白交界处即为实际液位 。‌‌

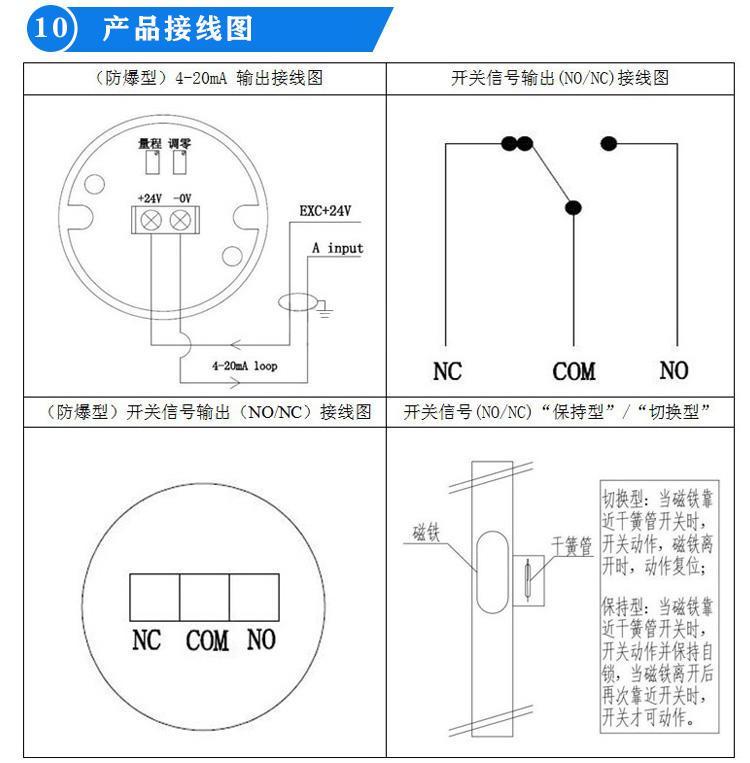

‌远传信号原理‌：通过干簧管或磁致伸缩传感器实现电信号转换 。

‌信号转换‌：浮子移动使传感器内干簧管触点吸合，电阻变化经转换模块输出 4～20mA DC 标准信号 。

‌配套使用‌：该信号可与显示仪、控制仪表、计算机配套，实现调节、报警和联锁控制 。‌‌
